© QC SUITE TEST REPORT
Reproduction of this material, in whole or part, is prohibited without permission of MAR Ltd.
Go to Miller Audio Research for details of the QC Suite multichannel Testing Station.
Unit Serial Number: Arcam P1 monoblock amplifier
TEST RESULTS

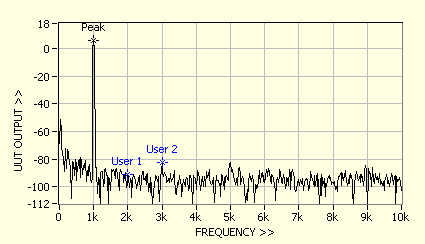

Check continuity PASS
Output Level achieved (re. 1000Hz into 8.0ohm) =
1.86V (Peak = 5.41dBV or 1863.8mVrms)
Maximum gain PASS
Gain achieved (re. 1000Hz into 8.0ohm) = 31.43dB

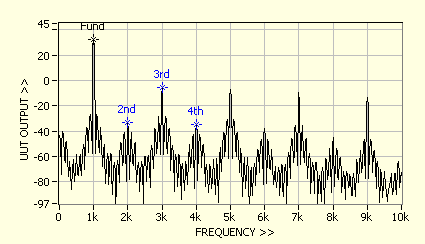

Power Output into 8ohm PASS
Output Level achieved into 8.0ohm re. 1000Hz = 230.4W @ 1.0%

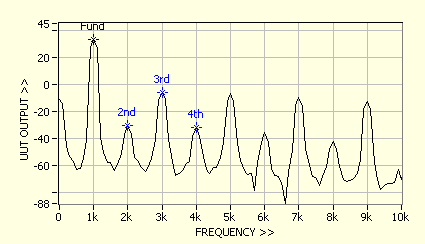

Dynamic Power Output into 8ohm PASS
Output Level achieved into 8.0ohm re. 1000Hz = 278.2W @ 1.0%

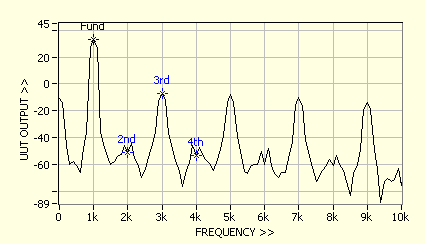

Dynamic Power Output into 4ohm PASS
Output Level achieved into 4.0ohm re. 1000Hz = 513.2W @ 1.0%

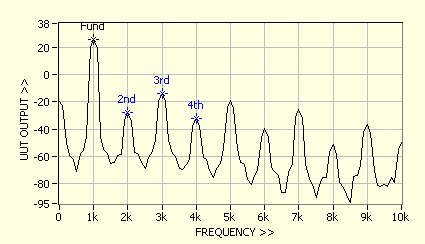

Dynamic Power Output into 2ohm PASS
Output Level achieved into 2.0ohm re. 1000Hz = 214.2W @ 1.0%

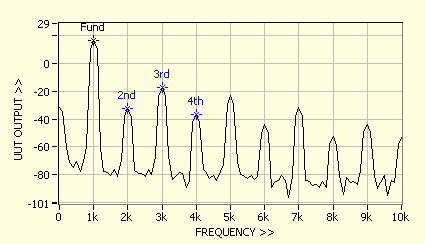

Dynamic Power Output into 1ohm PASS
Output Level achieved into 1.0ohm re. 1000Hz = 45.7W @ 2.0%

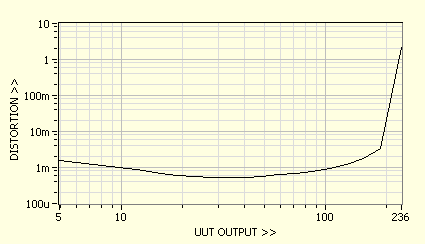

Power to rated Output vs Distortion PASS
Continuous Output Profile into 8.0ohm re. 1000Hz =
5.0W @ 0.002% | 6.0W @ 0.001% | 7.3W @ 0.001% | 8.8W @ 0.001% |
10.6W @ 0.001% | 12.9W @ 0.001% | 15.6W @ 0.001% | 18.9W @ 0.001% |
22.8W @ 0.001% | 27.6W @ 0.001% | 33.4W @ 0.001% | 40.4W @ 0.001% |
48.9W @ 0.001% | 59.2W @ 0.001% | 71.6W @ 0.001% | 86.6W @ 0.001% |
104.8W @ 0.001% | 126.8W @ 0.001% | 153.5W @ 0.002% | 185.7W @ 0.003% |
222.5W @ 0.452% | 236.1W @ 2.127% |

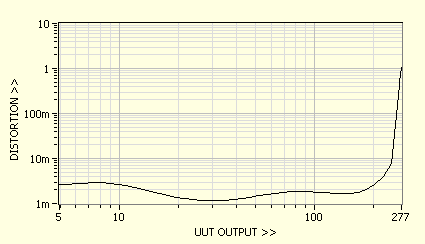

Dynamic Power Output vs Distortion PASS
Dynamic Output Profile into 8.0ohm re. 1000Hz =
5.0W @ 0.003% | 5.5W @ 0.003% | 6.0W @ 0.003% | 6.7W @ 0.003% |
7.3W @ 0.003% | 8.1W @ 0.003% | 8.9W @ 0.003% | 9.8W @ 0.003% |
10.8W @ 0.002% | 12.0W @ 0.002% | 13.2W @ 0.002% | 14.5W @ 0.002% |
16.0W @ 0.002% | 17.7W @ 0.002% | 19.5W @ 0.001% | 21.5W @ 0.001% |
23.7W @ 0.001% | 26.1W @ 0.001% | 28.8W @ 0.001% | 31.7W @ 0.001% |
35.0W @ 0.001% | 38.5W @ 0.001% | 42.5W @ 0.001% | 46.9W @ 0.001% |
51.7W @ 0.001% | 57.0W @ 0.002% | 62.8W @ 0.002% | 69.2W @ 0.002% |
76.3W @ 0.002% | 84.1W @ 0.002% | 92.8W @ 0.002% | 102.3W @ 0.002% |
112.8W @ 0.002% | 124.3W @ 0.002% | 137.1W @ 0.002% | 151.1W @ 0.002% |
166.6W @ 0.002% | 183.7W @ 0.002% | 202.5W @ 0.003% | 223.2W @ 0.004% |
246.1W @ 0.008% | 269.0W @ 0.429% | 270.9W @ 0.562% | 272.9W @ 0.673% |
274.7W @ 0.832% | 275.1W @ 0.858% | 275.5W @ 0.887% | 275.8W @ 0.923% |
276.1W @ 0.958% | 276.6W @ 0.977% | 276.8W @ 1.030% |
Cool down period... NONE
Programmed delay of 15000 msec completed.

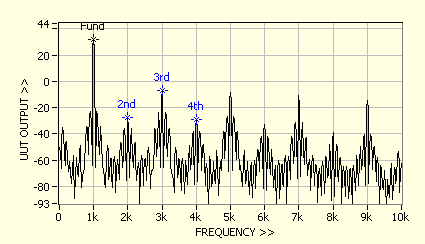

Power Output into 4ohm PASS
Output Level achieved into 4.0ohm re. 1000Hz = 375.3W @ 1.0%
Cool down period... NONE
Programmed delay of 15000 msec completed.

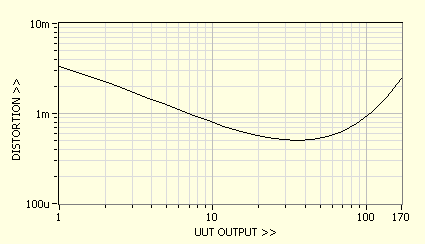

Distortion from 1W to rated Power into 8ohm PASS
THD achieved into 8.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00329% @ 1.0W | 0.00294% @ 1.3W | 0.00259% @ 1.6W | 0.00227% @ 2.0W |
0.00198% @ 2.4W | 0.00172% @ 3.1W | 0.00148% @ 3.8W | 0.00128% @ 4.8W |
0.00110% @ 6.0W | 0.00095% @ 7.5W | 0.00083% @ 9.3W | 0.00073% @ 11.7W |
0.00065% @ 14.6W | 0.00058% @ 18.2W | 0.00054% @ 22.8W | 0.00051% @ 28.5W |
0.00050% @ 35.6W | 0.00051% @ 44.5W | 0.00055% @ 55.7W | 0.00063% @ 69.6W |
0.00077% @ 87.0W | 0.00102% @ 108.8W | 0.00149% @ 136.0W | 0.00242% @ 170.0W |

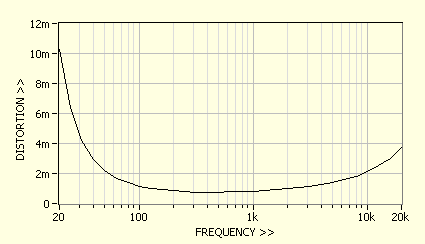

Distortion vs Frequency at 10W into 8ohm PASS
THD achieved into 8.0ohm (2nd-4th harmonics) re. 11.9W =
0.01029% @ 20Hz | 0.00638% @ 25Hz | 0.00421% @ 32Hz | 0.00295% @ 40Hz |
0.00218% @ 50Hz | 0.00169% @ 63Hz | 0.00137% @ 80Hz | 0.00116% @ 100Hz |
0.00101% @ 125Hz | 0.00091% @ 160Hz | 0.00084% @ 200Hz | 0.00079% @ 250Hz |
0.00077% @ 315Hz | 0.00076% @ 400Hz | 0.00076% @ 500Hz | 0.00077% @ 630Hz |
0.00079% @ 800Hz | 0.00082% @ 1000Hz | 0.00086% @ 1250Hz | 0.00092% @ 1600Hz |
0.00098% @ 2000Hz | 0.00106% @ 2500Hz | 0.00116% @ 3150Hz | 0.00128% @ 4000Hz |
0.00142% @ 5000Hz | 0.00160% @ 6300Hz | 0.00183% @ 8000Hz | 0.00212% @ 10000Hz |
0.00251% @ 12500Hz | 0.00302% @ 16000Hz | 0.00371% @ 20000Hz |
Frequency Response from 20Hz to 100kHz at 10W into 8ohm PASS
Response achieved (re. 12.0W into 8.0ohm) =
0.02dB @ 20Hz | 0.02dB @ 21Hz | 0.02dB @ 23Hz | 0.02dB @ 26Hz |
0.02dB @ 30Hz | 0.02dB @ 33Hz | 0.01dB @ 37Hz | 0.01dB @ 42Hz |
0.01dB @ 47Hz | 0.01dB @ 53Hz | 0.01dB @ 59Hz | 0.01dB @ 66Hz |
0.00dB @ 74Hz | 0.00dB @ 83Hz | 0.00dB @ 94Hz | 0.00dB @ 105Hz |
0.00dB @ 118Hz | 0.00dB @ 132Hz | 0.00dB @ 149Hz | 0.00dB @ 167Hz |
0.00dB @ 187Hz | 0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
-0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
0.00dB @ 1890Hz | -0.00dB @ 2120Hz | 0.00dB @ 2380Hz | -0.00dB @ 2670Hz |
-0.00dB @ 3000Hz | -0.00dB @ 3360Hz | -0.00dB @ 3780Hz | -0.00dB @ 4240Hz |
-0.00dB @ 4760Hz | -0.00dB @ 5300Hz | -0.00dB @ 6000Hz | -0.00dB @ 6700Hz |
-0.00dB @ 7600Hz | -0.00dB @ 8500Hz | -0.00dB @ 9500Hz | -0.01dB @ 10700Hz |
-0.01dB @ 12000Hz | -0.01dB @ 13500Hz | -0.01dB @ 15100Hz | -0.01dB @ 17000Hz |
-0.01dB @ 19000Hz | -0.01dB @ 21400Hz | -0.01dB @ 24000Hz | -0.01dB @ 26900Hz |
-0.00dB @ 30200Hz | 0.00dB @ 33900Hz | 0.00dB @ 38100Hz | 0.01dB @ 42700Hz |
0.02dB @ 47900Hz | 0.04dB @ 54000Hz | 0.05dB @ 60000Hz | 0.08dB @ 68000Hz |
0.11dB @ 76000Hz | 0.16dB @ 85000Hz | 0.18dB @ 96000Hz | 0.18dB @ 100000Hz |

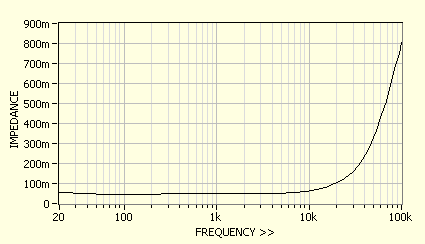

Output Impedance from 20Hz to 100kHz at 10W into 8ohm PASS
Output Impedance (re. 12.0W into 4.0ohm) =
0.054ohm @ 20Hz | 0.055ohm @ 21Hz | 0.054ohm @ 23Hz | 0.053ohm @ 26Hz |
0.052ohm @ 30Hz | 0.051ohm @ 33Hz | 0.050ohm @ 37Hz | 0.049ohm @ 42Hz |
0.048ohm @ 47Hz | 0.047ohm @ 53Hz | 0.047ohm @ 59Hz | 0.046ohm @ 66Hz |
0.046ohm @ 74Hz | 0.046ohm @ 83Hz | 0.046ohm @ 94Hz | 0.046ohm @ 105Hz |
0.046ohm @ 118Hz | 0.046ohm @ 132Hz | 0.046ohm @ 149Hz | 0.047ohm @ 167Hz |
0.047ohm @ 187Hz | 0.047ohm @ 210Hz | 0.047ohm @ 236Hz | 0.048ohm @ 265Hz |
0.048ohm @ 297Hz | 0.048ohm @ 334Hz | 0.048ohm @ 375Hz | 0.048ohm @ 420Hz |
0.048ohm @ 472Hz | 0.049ohm @ 530Hz | 0.049ohm @ 590Hz | 0.048ohm @ 670Hz |
0.048ohm @ 750Hz | 0.048ohm @ 840Hz | 0.048ohm @ 940Hz | 0.048ohm @ 1060Hz |
0.048ohm @ 1190Hz | 0.048ohm @ 1330Hz | 0.048ohm @ 1500Hz | 0.048ohm @ 1680Hz |
0.048ohm @ 1890Hz | 0.048ohm @ 2120Hz | 0.048ohm @ 2380Hz | 0.048ohm @ 2670Hz |
0.048ohm @ 3000Hz | 0.049ohm @ 3360Hz | 0.049ohm @ 3780Hz | 0.050ohm @ 4240Hz |
0.051ohm @ 4760Hz | 0.052ohm @ 5300Hz | 0.053ohm @ 6000Hz | 0.055ohm @ 6700Hz |
0.057ohm @ 7600Hz | 0.059ohm @ 8500Hz | 0.062ohm @ 9500Hz | 0.066ohm @ 10700Hz |
0.070ohm @ 12000Hz | 0.075ohm @ 13500Hz | 0.081ohm @ 15100Hz | 0.089ohm @ 17000Hz |
0.098ohm @ 19000Hz | 0.110ohm @ 21400Hz | 0.124ohm @ 24000Hz | 0.141ohm @ 26900Hz |
0.162ohm @ 30200Hz | 0.188ohm @ 33900Hz | 0.220ohm @ 38100Hz | 0.260ohm @ 42700Hz |
0.307ohm @ 47900Hz | 0.365ohm @ 54000Hz | 0.432ohm @ 60000Hz | 0.508ohm @ 68000Hz |
0.591ohm @ 76000Hz | 0.675ohm @ 85000Hz | 0.750ohm @ 96000Hz | 0.804ohm @ 100000Hz |
A-wtd Signal-to-Noise PASS
Residual Noise (A-weighted, 6th-Octave mode) into 8.0ohm =
-76.76dBV (Left Channel)
Analysis:
-135.4dBV @ 21Hz | -139.4dBV @ 23Hz | -131.5dBV @ 26Hz | -128.5dBV @ 30Hz |
-128.9dBV @ 33Hz | -125.7dBV @ 37Hz | -125.7dBV @ 42Hz | -117.9dBV @ 47Hz |
-109.6dBV @ 53Hz | -120.6dBV @ 59Hz | -125.5dBV @ 66Hz | -120.7dBV @ 74Hz |
-118.6dBV @ 83Hz | -116.8dBV @ 94Hz | -112.7dBV @ 105Hz | -112.9dBV @ 118Hz |
-109.2dBV @ 132Hz | -98.4dBV @ 149Hz | -91.3dBV @ 167Hz | -103.9dBV @ 187Hz |
-102.9dBV @ 210Hz | -105.9dBV @ 236Hz | -94.6dBV @ 265Hz | -100.8dBV @ 297Hz |
-100.9dBV @ 334Hz | -96.7dBV @ 375Hz | -97.5dBV @ 420Hz | -94.4dBV @ 472Hz |
-98.2dBV @ 530Hz | -96.8dBV @ 590Hz | -94.0dBV @ 670Hz | -95.1dBV @ 750Hz |
-95.8dBV @ 840Hz | -93.9dBV @ 940Hz | -92.7dBV @ 1060Hz | -93.4dBV @ 1190Hz |
-93.2dBV @ 1330Hz | -92.9dBV @ 1500Hz | -92.1dBV @ 1680Hz | -90.8dBV @ 1890Hz |
-91.3dBV @ 2120Hz | -90.4dBV @ 2380Hz | -90.9dBV @ 2670Hz | -90.8dBV @ 3000Hz |
-90.1dBV @ 3360Hz | -90.9dBV @ 3780Hz | -91.5dBV @ 4240Hz | -91.2dBV @ 4760Hz |
-91.3dBV @ 5300Hz | -91.3dBV @ 6000Hz | -91.4dBV @ 6700Hz | -91.2dBV @ 7600Hz |
-91.4dBV @ 8500Hz | -91.9dBV @ 9500Hz | -91.8dBV @ 10700Hz | -92.7dBV @ 12000Hz |
-93.4dBV @ 13500Hz | -93.9dBV @ 15100Hz | -94.6dBV @ 17000Hz | -95.7dBV @ 19000Hz |

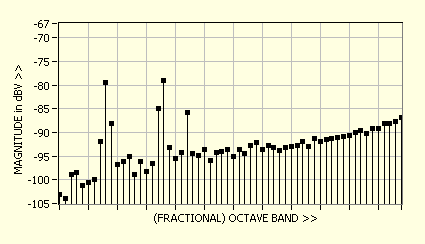

Unweighted Hum and Noise PASS
Residual Noise (unweighted, 6th-Octave mode) into 8.0ohm =
-72.03dBV (Left Channel)
Analysis:
-103.1dBV @ 21Hz | -104.0dBV @ 23Hz | -99.0dBV @ 26Hz | -98.4dBV @ 30Hz |
-101.1dBV @ 33Hz | -100.6dBV @ 37Hz | -99.9dBV @ 42Hz | -92.0dBV @ 47Hz |
-79.4dBV @ 53Hz | -88.1dBV @ 59Hz | -96.7dBV @ 66Hz | -96.1dBV @ 74Hz |
-95.1dBV @ 83Hz | -98.9dBV @ 94Hz | -96.2dBV @ 105Hz | -98.3dBV @ 118Hz |
-96.5dBV @ 132Hz | -84.9dBV @ 149Hz | -79.0dBV @ 167Hz | -93.1dBV @ 187Hz |
-95.4dBV @ 210Hz | -94.3dBV @ 236Hz | -85.8dBV @ 265Hz | -94.5dBV @ 297Hz |
-94.8dBV @ 334Hz | -93.6dBV @ 375Hz | -95.8dBV @ 420Hz | -94.2dBV @ 472Hz |
-94.0dBV @ 530Hz | -93.6dBV @ 590Hz | -95.1dBV @ 670Hz | -93.6dBV @ 750Hz |
-94.5dBV @ 840Hz | -92.8dBV @ 940Hz | -92.1dBV @ 1060Hz | -93.7dBV @ 1190Hz |
-92.7dBV @ 1330Hz | -93.2dBV @ 1500Hz | -93.7dBV @ 1680Hz | -93.2dBV @ 1890Hz |
-92.9dBV @ 2120Hz | -92.7dBV @ 2380Hz | -92.0dBV @ 2670Hz | -92.9dBV @ 3000Hz |
-91.4dBV @ 3360Hz | -92.0dBV @ 3780Hz | -91.6dBV @ 4240Hz | -91.3dBV @ 4760Hz |
-91.0dBV @ 5300Hz | -90.8dBV @ 6000Hz | -90.6dBV @ 6700Hz | -89.9dBV @ 7600Hz |
-89.7dBV @ 8500Hz | -90.3dBV @ 9500Hz | -89.1dBV @ 10700Hz | -89.1dBV @ 12000Hz |
-88.2dBV @ 13500Hz | -88.2dBV @ 15100Hz | -87.6dBV @ 17000Hz | -86.8dBV @ 19000Hz |
DC Offset PASS
DC Offset (re. 8.00ohm) = -0.8mV
