© QC SUITE TEST REPORT
Reproduction of this material, in whole or part, is prohibited without permission of MAR Ltd.
Go to Miller Audio Research for details of the QC Suite multichannel Testing Station.
TEST REPORT
Unit Serial Number: Pioneer DV-668AV (CD, SACD, DVD-A and DD Tests)
TEST RESULTS
INITIAL SET-UP INSTRUCTIONS PASS
Instructions completed by operator.

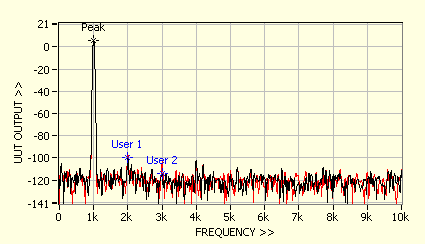

PEAK OUTPUT LEVEL @ 1kHz PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
2.01V (Peak = 6.08dBV or 2012.7mVrms) (Left Channel)
2.01V (Peak = 6.08dBV or 2013.3mVrms) (Right Channel)
(dBV level now set as 0dB reference)

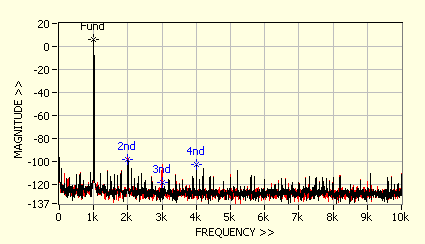

THD @ 1kHz/0dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00069% @ 0dBFs (Left Channel)
0.00085% @ 0dBFs (Right Channel)

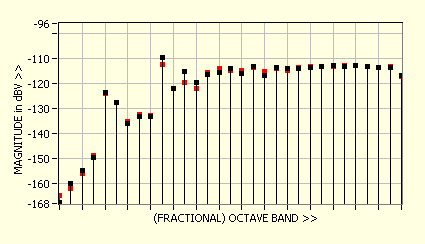

A-WTD S/N RATIO PASS
Signal-to-Noise Ratio (A-weighted, 3rd-Octave mode) into 8000.0ohm =
106.8dB (Left Channel)
107.1dB (Right Channel)
Analysis:
| -167.6dBV @ 20Hz | -160.1dBV @ 25Hz | -154.7dBV @ 32Hz | -149.4dBV @ 40Hz |
| -123.6dBV @ 50Hz | -127.5dBV @ 63Hz | -136.2dBV @ 80Hz | -133.4dBV @ 100Hz |
| -133.3dBV @ 125Hz | -109.6dBV @ 160Hz | -122.0dBV @ 200Hz | -115.2dBV @ 250Hz |
| -119.7dBV @ 315Hz | -116.3dBV @ 400Hz | -115.4dBV @ 500Hz | -113.9dBV @ 630Hz |
| -115.8dBV @ 800Hz | -113.1dBV @ 1000Hz | -116.6dBV @ 1250Hz | -113.6dBV @ 1600Hz |
| -113.8dBV @ 2000Hz | -114.0dBV @ 2500Hz | -113.8dBV @ 3150Hz | -113.4dBV @ 4000Hz |
| -112.8dBV @ 5000Hz | -113.1dBV @ 6300Hz | -112.9dBV @ 8000Hz | -113.1dBV @ 10000Hz |
| -113.4dBV @ 12500Hz | -113.4dBV @ 16000Hz | -116.9dBV @ 20000Hz |
(Left Channel)
| -164.9dBV @ 20Hz | -161.9dBV @ 25Hz | -156.0dBV @ 32Hz | -148.9dBV @ 40Hz |
| -123.8dBV @ 50Hz | -127.5dBV @ 63Hz | -135.3dBV @ 80Hz | -132.2dBV @ 100Hz |
| -133.0dBV @ 125Hz | -112.3dBV @ 160Hz | -122.0dBV @ 200Hz | -119.8dBV @ 250Hz |
| -122.0dBV @ 315Hz | -115.8dBV @ 400Hz | -113.8dBV @ 500Hz | -114.6dBV @ 630Hz |
| -114.7dBV @ 800Hz | -113.8dBV @ 1000Hz | -115.3dBV @ 1250Hz | -113.9dBV @ 1600Hz |
| -114.9dBV @ 2000Hz | -113.5dBV @ 2500Hz | -113.1dBV @ 3150Hz | -113.1dBV @ 4000Hz |
| -113.2dBV @ 5000Hz | -112.8dBV @ 6300Hz | -113.0dBV @ 8000Hz | -113.2dBV @ 10000Hz |
| -113.5dBV @ 12500Hz | -113.3dBV @ 16000Hz | -117.1dBV @ 20000Hz |
(Right Channel)

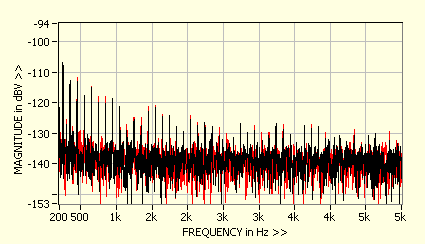

IDLE PATTERN CHECK PASS
Peak idle patterns = -113.1dB @ 248.0Hz (Left Channel) -118.0dB @ 200.0Hz (Right Channel)
Analysis:
| -121.4dBV @ 200Hz | -106.9dBV @ 248Hz | -127.3dBV @ 298Hz | -132.7dBV @ 321Hz |
| -112.8dBV @ 348Hz | -129.2dBV @ 384Hz | -129.2dBV @ 398Hz | -113.0dBV @ 448Hz |
| -117.7dBV @ 547Hz | -130.4dBV @ 598Hz | -115.0dBV @ 647Hz | -120.0dBV @ 748Hz |
| -120.3dBV @ 846Hz | -118.6dBV @ 947Hz | -121.2dBV @ 1047Hz | -129.0dBV @ 1146Hz |
| -133.9dBV @ 1168Hz | -133.9dBV @ 1186Hz | -132.5dBV @ 1204Hz | -125.4dBV @ 1246Hz |
| -127.5dBV @ 1345Hz | -133.5dBV @ 1411Hz | -122.7dBV @ 1445Hz | -121.6dBV @ 1544Hz |
| -124.3dBV @ 1644Hz | -124.1dBV @ 1744Hz | -133.9dBV @ 1777Hz | -127.7dBV @ 1843Hz |
| -134.8dBV @ 1865Hz | -129.4dBV @ 1943Hz | -125.3dBV @ 2042Hz | -127.5dBV @ 2142Hz |
| -133.5dBV @ 2188Hz | -134.9dBV @ 2207Hz | -126.5dBV @ 2242Hz | -132.1dBV @ 2313Hz |
| -127.9dBV @ 2343Hz | -130.8dBV @ 2441Hz | -132.1dBV @ 2487Hz | -131.3dBV @ 2641Hz |
| -126.8dBV @ 2741Hz | -129.8dBV @ 2839Hz | -129.1dBV @ 2940Hz | -134.1dBV @ 2966Hz |
| -133.1dBV @ 2985Hz | -132.3dBV @ 3053Hz | -130.8dBV @ 3139Hz | -126.6dBV @ 3239Hz |
| -128.8dBV @ 3338Hz | -130.3dBV @ 3438Hz | -134.1dBV @ 3453Hz | -127.4dBV @ 3637Hz |
| -133.4dBV @ 3694Hz | -128.5dBV @ 3737Hz | -127.8dBV @ 3836Hz | -131.8dBV @ 3937Hz |
| -131.3dBV @ 4054Hz | -130.6dBV @ 4137Hz | -130.6dBV @ 4336Hz | -130.5dBV @ 4534Hz |
| -131.8dBV @ 4617Hz | -130.1dBV @ 4634Hz | -134.5dBV @ 4653Hz | -139.0dBV @ 4783Hz |
| -135.5dBV @ 4862Hz | -133.4dBV @ 4951Hz |
(Left Channel)
| -122.4dBV @ 200Hz | -112.2dBV @ 248Hz | -131.9dBV @ 279Hz | -125.6dBV @ 298Hz |
| -112.6dBV @ 348Hz | -127.7dBV @ 384Hz | -111.8dBV @ 448Hz | -129.4dBV @ 475Hz |
| -129.0dBV @ 497Hz | -117.5dBV @ 547Hz | -132.7dBV @ 571Hz | -114.7dBV @ 647Hz |
| -132.8dBV @ 671Hz | -117.9dBV @ 746Hz | -132.9dBV @ 780Hz | -131.2dBV @ 796Hz |
| -118.1dBV @ 846Hz | -119.1dBV @ 947Hz | -135.5dBV @ 1017Hz | -121.1dBV @ 1047Hz |
| -127.2dBV @ 1146Hz | -124.8dBV @ 1246Hz | -124.8dBV @ 1345Hz | -121.2dBV @ 1445Hz |
| -120.9dBV @ 1544Hz | -123.7dBV @ 1644Hz | -134.0dBV @ 1686Hz | -136.5dBV @ 1706Hz |
| -125.0dBV @ 1744Hz | -128.8dBV @ 1843Hz | -130.7dBV @ 1943Hz | -134.8dBV @ 1989Hz |
| -124.3dBV @ 2042Hz | -133.6dBV @ 2075Hz | -132.6dBV @ 2102Hz | -134.5dBV @ 2120Hz |
| -126.4dBV @ 2142Hz | -126.4dBV @ 2242Hz | -134.8dBV @ 2324Hz | -128.2dBV @ 2341Hz |
| -133.3dBV @ 2406Hz | -128.0dBV @ 2441Hz | -130.2dBV @ 2542Hz | -132.1dBV @ 2565Hz |
| -132.3dBV @ 2640Hz | -128.4dBV @ 2740Hz | -129.8dBV @ 2841Hz | -127.5dBV @ 2940Hz |
| -129.7dBV @ 3038Hz | -129.8dBV @ 3139Hz | -127.6dBV @ 3239Hz | -134.9dBV @ 3266Hz |
| -127.2dBV @ 3338Hz | -134.8dBV @ 3376Hz | -131.8dBV @ 3438Hz | -133.7dBV @ 3491Hz |
| -136.3dBV @ 3613Hz | -128.0dBV @ 3637Hz | -127.1dBV @ 3737Hz | -127.7dBV @ 3836Hz |
| -137.8dBV @ 3855Hz | -135.4dBV @ 3904Hz | -129.6dBV @ 3936Hz | -131.2dBV @ 4135Hz |
| -135.3dBV @ 4170Hz | -128.7dBV @ 4336Hz | -133.0dBV @ 4434Hz | -131.7dBV @ 4534Hz |
| -130.8dBV @ 4634Hz | -129.3dBV @ 4834Hz | -132.5dBV @ 4932Hz |
(Right Channel)
PEAK OUTPUT LEVEL @ 20Hz PASS
Output Level achieved (re. 20Hz into 8000.0ohm) =
2.01V (Peak = 6.06dBV or 2008.1mVrms) (Left Channel)
2.01V (Peak = 6.06dBV or 2009.2mVrms) (Right Channel)
(dBV level now set as 0dB reference)

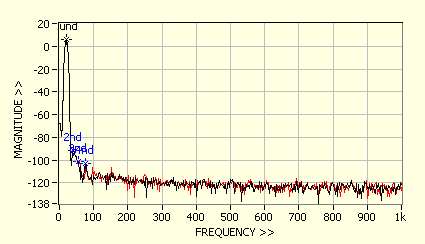

THD @ 20Hz/0dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20Hz =
0.00152% @ 0dBFs (Left Channel)
0.00159% @ 0dBFs (Right Channel)

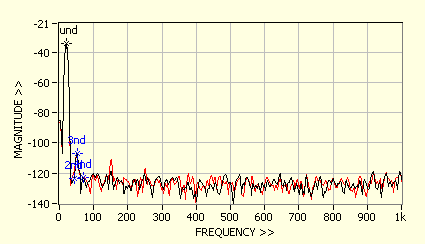

THD @ 20Hz/-40dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20Hz =
0.02282% @ -40dBFs (Left Channel)
0.02366% @ -40dBFs (Right Channel)

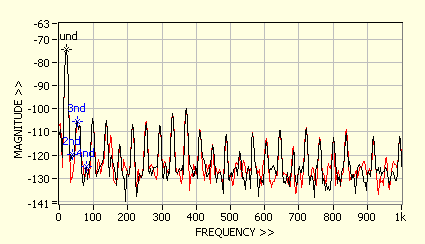

THD @ 20Hz/-80dBFs FAIL*
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20Hz =
2.82975% @ -80dBFs (Left Channel)
2.50019% @ -80dBFs (Right Channel)
LINEARITY -80dB @ 20Hz PASS
Output Level achieved (re. 20Hz into 8000.0ohm) =
-80.2dB (Peak = -74.15dBV or 0.2mVrms) (Left Channel)
-80.1dB (Peak = -74.08dBV or 0.2mVrms) (Right Channel)
SET OUTPUT LEVEL @ 1kHz PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
2.01V (Peak = 6.08dBV or 2012.7mVrms) (Left Channel)
2.01V (Peak = 6.08dBV or 2013.3mVrms) (Right Channel)
(dBV level now set as 0dB reference)

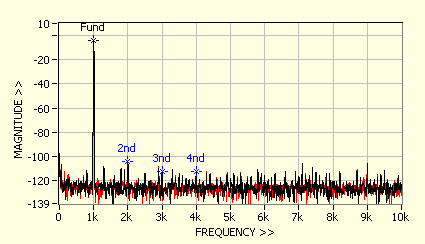

THD @ 1kHz/-10dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00107% @ -10dBFs (Left Channel)
0.00079% @ -10dBFs (Right Channel)

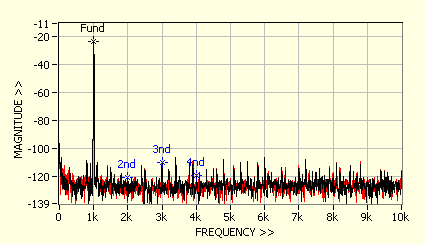

THD @ 1kHz/-30dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00556% @ -30dBFs (Left Channel)
0.00567% @ -30dBFs (Right Channel)

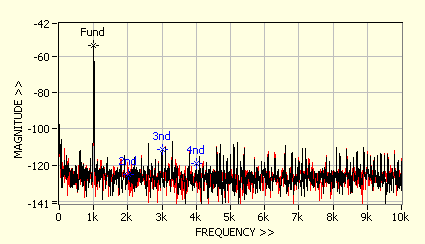

THD @ 1kHz/-60dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.14789% @ -60dBFs (Left Channel)
0.14833% @ -60dBFs (Right Channel)
THD @ 1kHz/-90dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
2.34824% @ -89dBFs (Left Channel)
2.15326% @ -89dBFs (Right Channel)
LINEARITY -88.98dB @ 1kHz PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-89.4dB (Peak = -83.37dBV or 0.1mVrms) (Left Channel)
-89.4dB (Peak = -83.34dBV or 0.1mVrms) (Right Channel)
PEAK OUTPUT LEVEL @ 20kHz PASS
Output Level achieved (re. 20000Hz into 8000.0ohm) =
2.01V (Peak = 6.08dBV or 2013.8mVrms) (Left Channel)
2.02V (Peak = 6.09dBV or 2016.1mVrms) (Right Channel)
(dBV level now set as 0dB reference)

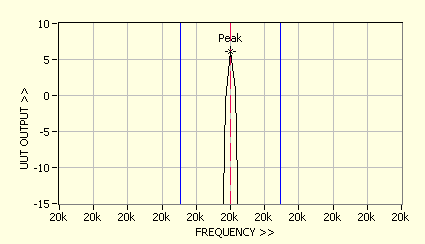

CLOCK DEVIATION PASS
Crystal Clock Stability (re. 20000Hz into 8000ohm) =
10.01ppm re. 6.08dBV (Left Channel)
10.01ppm re. 6.09dBV (Right Channel)

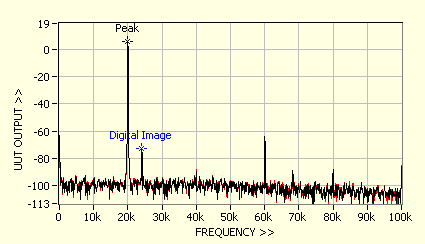

STOPBAND REJECTION PASS
Relative Level of 24100Hz (re. 20000Hz into 8000.0ohm) =
-78.6dB (Peak = 6.08dBV or 2013.8mVrms) (Left Channel)
-78.6dB (Peak = 6.09dBV or 2016.1mVrms) (Right Channel)

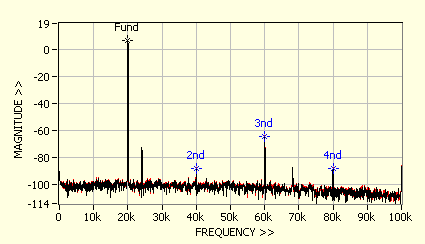

THD @ 20kHz/0dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
0.03079% @ 0dBFs (Left Channel)
0.03284% @ 0dBFs (Right Channel)

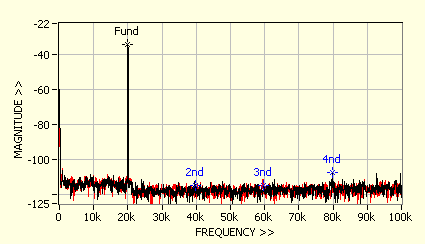

THD @ 20kHz/-40dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
THD @ 20kHz/-40dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
0.02664% @ -40dBFs (Left Channel)
0.01656% @ -40dBFs (Right Channel)

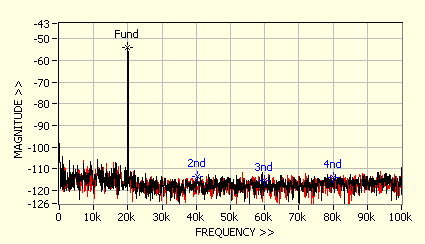

THD @ 20kHz/-60dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
0.17566% @ -60dBFs (Left Channel)
0.17594% @ -60dBFs (Right Channel)

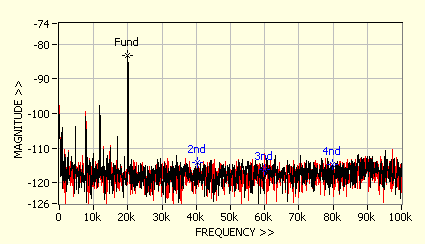

THD @ 20kHz/-90dBFs FAIL*
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
4.77942% @ -89dBFs (Left Channel)
5.43282% @ -89dBFs (Right Channel)
LINEARITY -88.98dB @ 20kHz PASS
Output Level achieved (re. 20000Hz into 8000.0ohm) =
-89.4dB (Peak = -83.35dBV or 0.1mVrms) (Left Channel)
-89.4dB (Peak = -83.30dBV or 0.1mVrms) (Right Channel)

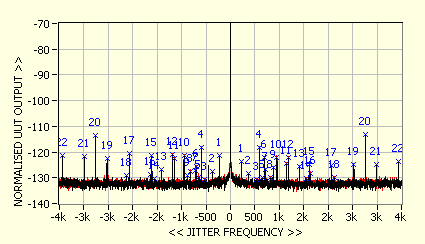

TOTAL JITTER PASS
Total correlated Jitter (re. -3dBFs into 8000ohm) =
213psec (Left Channel)
214psec (Right Channel)
Analysis:
| 43psec @ 230Hz | 23psec @ 361Hz | 17psec @ 525Hz | 70psec @ 590Hz |
| 19psec @ 655Hz | 38psec @ 689Hz | 26psec @ 721Hz | 22psec @ 820Hz |
| 24psec @ 886Hz | 48psec @ 951Hz | 39psec @ 1148Hz | 50psec @ 1180Hz |
| 28psec @ 1410Hz | 18psec @ 1550Hz | 43psec @ 1608Hz | 22psec @ 1640Hz |
| 47psec @ 2067Hz | 20psec @ 2130Hz | 42psec @ 2527Hz | 125psec @ 2756Hz |
| 46psec @ 2986Hz | 51psec @ 3445Hz |
(Left Channel)
| 42psec @ 230Hz | 23psec @ 361Hz | 18psec @ 525Hz | 74psec @ 590Hz |
| 38psec @ 689Hz | 28psec @ 721Hz | 23psec @ 820Hz | 24psec @ 886Hz |
| 51psec @ 951Hz | 42psec @ 1149Hz | 52psec @ 1181Hz | 29psec @ 1410Hz |
| 42psec @ 1608Hz | 22psec @ 1639Hz | 46psec @ 2067Hz | 19psec @ 2131Hz |
| 42psec @ 2527Hz | 124psec @ 2756Hz | 45psec @ 2986Hz | 51psec @ 3445Hz |
(Right Channel)

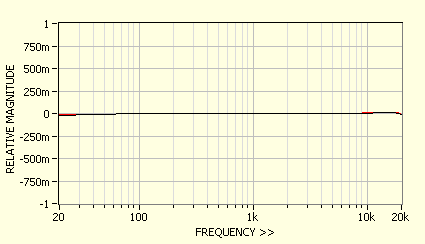

FREQUENCY RESPONSE PASS
Response achieved (re. -1.0dBV into 8000.0ohm) =
| -0.02dB @ 20Hz | -0.02dB @ 21Hz | -0.02dB @ 23Hz | -0.02dB @ 26Hz |
| -0.02dB @ 30Hz | -0.02dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.01dB @ 47Hz | -0.01dB @ 53Hz | -0.01dB @ 59Hz | -0.01dB @ 66Hz |
| -0.00dB @ 74Hz | -0.00dB @ 83Hz | -0.00dB @ 94Hz | -0.00dB @ 105Hz |
| -0.00dB @ 118Hz | -0.00dB @ 132Hz | -0.00dB @ 149Hz | -0.00dB @ 167Hz |
| -0.00dB @ 187Hz | -0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| 0.00dB @ 1890Hz | 0.00dB @ 2120Hz | 0.00dB @ 2380Hz | 0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.00dB @ 3360Hz | 0.00dB @ 3780Hz | 0.00dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | 0.00dB @ 6700Hz |
| 0.00dB @ 7600Hz | 0.00dB @ 8500Hz | 0.00dB @ 9500Hz | 0.01dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.01dB @ 13500Hz | 0.01dB @ 15100Hz | 0.01dB @ 17000Hz |
| 0.00dB @ 19000Hz | -0.01dB @ 20000Hz |
(Left Channel)
| -0.02dB @ 20Hz | -0.02dB @ 21Hz | -0.02dB @ 23Hz | -0.02dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.01dB @ 47Hz | -0.01dB @ 53Hz | -0.01dB @ 59Hz | -0.01dB @ 66Hz |
| -0.00dB @ 74Hz | -0.00dB @ 83Hz | -0.00dB @ 94Hz | -0.00dB @ 105Hz |
| -0.00dB @ 118Hz | -0.00dB @ 132Hz | -0.00dB @ 149Hz | -0.00dB @ 167Hz |
| -0.00dB @ 187Hz | -0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| 0.00dB @ 1890Hz | 0.00dB @ 2120Hz | 0.00dB @ 2380Hz | 0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.00dB @ 3360Hz | 0.00dB @ 3780Hz | 0.00dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | 0.00dB @ 6700Hz |
| 0.00dB @ 7600Hz | 0.00dB @ 8500Hz | 0.01dB @ 9500Hz | 0.01dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.01dB @ 13500Hz | 0.02dB @ 15100Hz | 0.02dB @ 17000Hz |
| 0.01dB @ 19000Hz | -0.01dB @ 20000Hz |
(Right Channel)

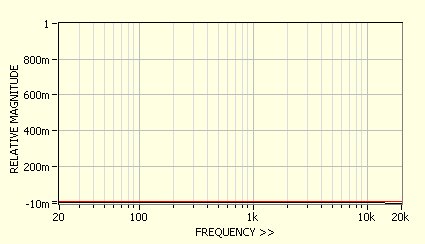

FREQUENCY BALANCE PASS
Left/Right Channel Balance (re. -1.0dBV into 8000.0ohm) =
| 0.00dB @ 20Hz | 0.00dB @ 25Hz | 0.00dB @ 32Hz | 0.00dB @ 40Hz |
| 0.00dB @ 50Hz | 0.00dB @ 63Hz | 0.00dB @ 80Hz | 0.00dB @ 100Hz |
| 0.00dB @ 125Hz | 0.00dB @ 160Hz | 0.00dB @ 200Hz | 0.00dB @ 250Hz |
| 0.00dB @ 315Hz | 0.00dB @ 400Hz | 0.00dB @ 500Hz | 0.00dB @ 630Hz |
| 0.00dB @ 800Hz | 0.00dB @ 1000Hz | 0.00dB @ 1250Hz | 0.00dB @ 1600Hz |
| 0.00dB @ 2000Hz | 0.00dB @ 2500Hz | 0.00dB @ 3150Hz | 0.00dB @ 4000Hz |
| 0.00dB @ 5000Hz | 0.00dB @ 6300Hz | 0.00dB @ 8000Hz | 0.01dB @ 10000Hz |
| 0.01dB @ 12500Hz | 0.01dB @ 16000Hz | 0.01dB @ 20000Hz |
FREQUENCY RESPONSE w EMPHASIS PASS
Response achieved w/emp (re. -3.0dBV into 8000.0ohm) =
| -0.03dB @ 20Hz | -0.03dB @ 21Hz | -0.03dB @ 23Hz | -0.03dB @ 26Hz |
| -0.03dB @ 30Hz | -0.03dB @ 33Hz | -0.03dB @ 37Hz | -0.03dB @ 42Hz |
| -0.03dB @ 47Hz | -0.03dB @ 53Hz | -0.02dB @ 59Hz | -0.02dB @ 66Hz |
| -0.02dB @ 74Hz | -0.02dB @ 83Hz | -0.02dB @ 94Hz | -0.02dB @ 105Hz |
| -0.02dB @ 118Hz | -0.02dB @ 132Hz | -0.02dB @ 149Hz | -0.02dB @ 167Hz |
| -0.02dB @ 187Hz | -0.02dB @ 210Hz | -0.02dB @ 236Hz | -0.02dB @ 265Hz |
| -0.02dB @ 297Hz | -0.02dB @ 334Hz | -0.01dB @ 375Hz | -0.01dB @ 420Hz |
| -0.01dB @ 472Hz | -0.01dB @ 530Hz | -0.01dB @ 590Hz | -0.01dB @ 670Hz |
| -0.01dB @ 750Hz | -0.00dB @ 840Hz | -0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.01dB @ 1190Hz | 0.01dB @ 1330Hz | 0.02dB @ 1500Hz | 0.02dB @ 1680Hz |
| 0.03dB @ 1890Hz | 0.04dB @ 2120Hz | 0.04dB @ 2380Hz | 0.05dB @ 2670Hz |
| 0.06dB @ 3000Hz | 0.06dB @ 3360Hz | 0.07dB @ 3780Hz | 0.06dB @ 4240Hz |
| 0.06dB @ 4760Hz | 0.05dB @ 5300Hz | 0.04dB @ 6000Hz | 0.02dB @ 6700Hz |
| 0.00dB @ 7600Hz | -0.02dB @ 8500Hz | -0.04dB @ 9500Hz | -0.06dB @ 10700Hz |
| -0.07dB @ 12000Hz | -0.07dB @ 13500Hz | -0.06dB @ 15100Hz | -0.03dB @ 17000Hz |
| 0.02dB @ 19000Hz | 0.05dB @ 20000Hz |
(Left Channel)
| -0.03dB @ 20Hz | -0.03dB @ 21Hz | -0.03dB @ 23Hz | -0.03dB @ 26Hz |
| -0.03dB @ 30Hz | -0.03dB @ 33Hz | -0.03dB @ 37Hz | -0.03dB @ 42Hz |
| -0.03dB @ 47Hz | -0.03dB @ 53Hz | -0.02dB @ 59Hz | -0.02dB @ 66Hz |
| -0.02dB @ 74Hz | -0.02dB @ 83Hz | -0.02dB @ 94Hz | -0.02dB @ 105Hz |
| -0.02dB @ 118Hz | -0.02dB @ 132Hz | -0.02dB @ 149Hz | -0.02dB @ 167Hz |
| -0.02dB @ 187Hz | -0.02dB @ 210Hz | -0.02dB @ 236Hz | -0.02dB @ 265Hz |
| -0.02dB @ 297Hz | -0.02dB @ 334Hz | -0.01dB @ 375Hz | -0.01dB @ 420Hz |
| -0.01dB @ 472Hz | -0.01dB @ 530Hz | -0.01dB @ 590Hz | -0.01dB @ 670Hz |
| -0.01dB @ 750Hz | -0.00dB @ 840Hz | -0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.01dB @ 1190Hz | 0.01dB @ 1330Hz | 0.02dB @ 1500Hz | 0.02dB @ 1680Hz |
| 0.03dB @ 1890Hz | 0.04dB @ 2120Hz | 0.05dB @ 2380Hz | 0.05dB @ 2670Hz |
| 0.06dB @ 3000Hz | 0.06dB @ 3360Hz | 0.07dB @ 3780Hz | 0.06dB @ 4240Hz |
| 0.06dB @ 4760Hz | 0.05dB @ 5300Hz | 0.04dB @ 6000Hz | 0.02dB @ 6700Hz |
| 0.00dB @ 7600Hz | -0.02dB @ 8500Hz | -0.04dB @ 9500Hz | -0.06dB @ 10700Hz |
| -0.06dB @ 12000Hz | -0.07dB @ 13500Hz | -0.06dB @ 15100Hz | -0.03dB @ 17000Hz |
| 0.03dB @ 19000Hz | 0.05dB @ 20000Hz |
(Right Channel)
CROSSTALK @ 1kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =
CROSSTALK @ 20kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =

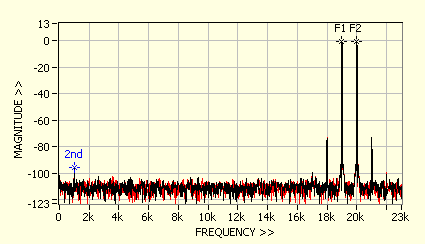

INTERMODULATION @ 0dBFs PASS
IMD achieved into 8000.0ohm (2nd-order) re. 19000/20000Hz =
0.00082% @ 0dBFs (Left Channel)
0.00084% @ 0dBFs (Right Channel)
SACD Dialogue PASS
Instructions completed by operator.
SACD Reference Level PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
1.70V (Peak = 4.60dBV or 1698.1mVrms) (Left Channel)
1.70V (Peak = 4.60dBV or 1698.6mVrms) (Right Channel)
(dBV level now set as 0dB reference)
SACD Distortion @ 1kHz PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00037% @ 0.0dB (Left Channel)
0.00052% @ 0.0dB (Right Channel)

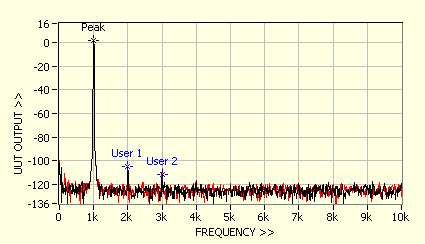

Reset SACD Reference Level PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
1.20V (Peak = 1.60dBV or 1202.2mVrms) (Left Channel)
1.20V (Peak = 1.60dBV or 1202.5mVrms) (Right Channel)
(dBV level now set as 0dB reference)
SACD Distortion @ 10kHz PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 10000Hz =
0.00941% @ -0.0dB (Left Channel)
0.00943% @ -0.0dB (Right Channel)

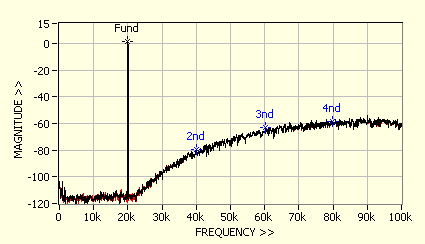

SACD Distortion @ 20kHz PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
0.12977% @ -0.1dB (Left Channel)
0.12855% @ -0.1dB (Right Channel)
SACD Distortion @ 30kHz PASS
THD achieved into 8000.0ohm (2nd-3rd harmonics) re. 30000Hz =
0.14201% @ -0.3dB (Left Channel)
0.14022% @ -0.3dB (Right Channel)

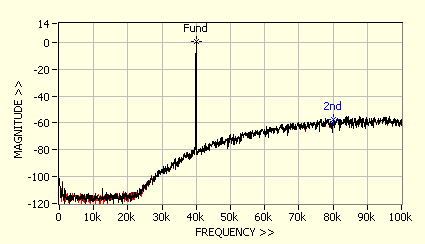

SACD Distortion @ 40kHz PASS
THD achieved into 8000.0ohm (2nd harmonic) re. 40000Hz =
0.13378% @ -0.9dB (Left Channel)
0.13231% @ -0.9dB (Right Channel)
SACD Level @ 50kHz PASS
Output Level achieved (re. 50000Hz into 8000.0ohm) =
-1.8dB (Peak = -0.24dBV or 972.2mVrms) (Left Channel)
-1.9dB (Peak = -0.25dBV or 971.7mVrms) (Right Channel)

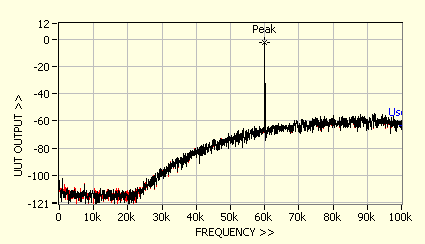

SACD Level @ 60kHz PASS
Output Level achieved (re. 60000Hz into 8000.0ohm) =
-3.3dB (Peak = -1.72dBV or 820.2mVrms) (Left Channel)
-3.4dB (Peak = -1.75dBV or 817.3mVrms) (Right Channel)

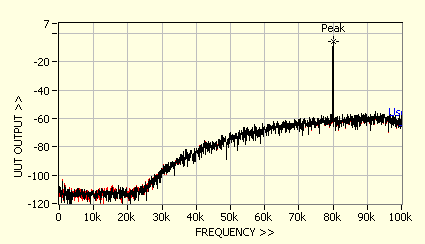

SACD Level @ 80kHz PASS
Output Level achieved (re. 80000Hz into 8000.0ohm) =
-7.3dB (Peak = -5.74dBV or 516.7mVrms) (Left Channel)
-7.4dB (Peak = -5.82dBV or 511.6mVrms) (Right Channel)

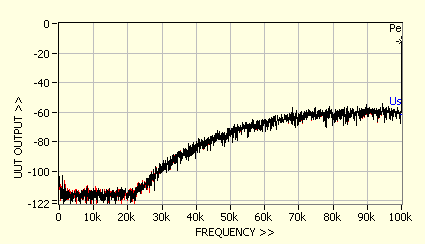

SACD Level @ 100kHz PASS
Output Level achieved (re. 100000Hz into 8000.0ohm) =
-14.1dB (Peak = -12.53dBV or 236.4mVrms) (Left Channel)
-14.2dB (Peak = -12.64dBV or 233.2mVrms) (Right Channel)

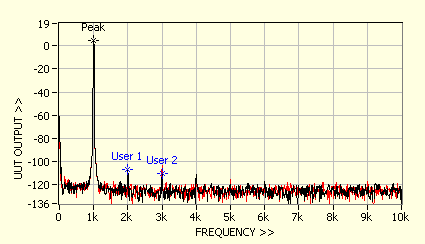

Reset SACD Reference Level to 0dBFs PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
1.70V (Peak = 4.60dBV or 1697.9mVrms) (Left Channel)
1.70V (Peak = 4.60dBV or 1698.4mVrms) (Right Channel)
(dBV level now set as 0dB reference)

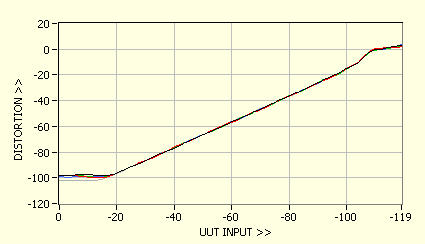

SACD Linearity @ -90dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-90.0dB (Peak = -85.41dBV or 0.1mVrms) (Left Channel)
-90.0dB (Peak = -85.42dBV or 0.1mVrms) (Right Channel)

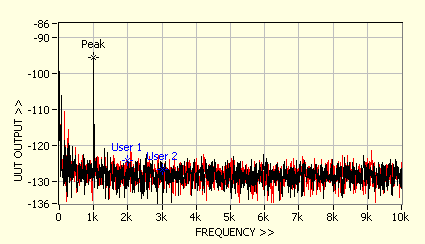

SACD Linearity @ -100dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-100.0dB (Peak = -95.35dBV or 0.0mVrms) (Left Channel)
-100.0dB (Peak = -95.39dBV or 0.0mVrms) (Right Channel)

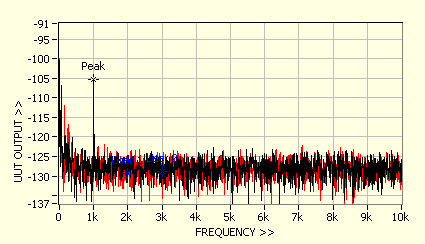

SACD Linearity @ -110dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-109.8dB (Peak = -105.18dBV or 0.0mVrms) (Left Channel)
-110.0dB (Peak = -105.43dBV or 0.0mVrms) (Right Channel)

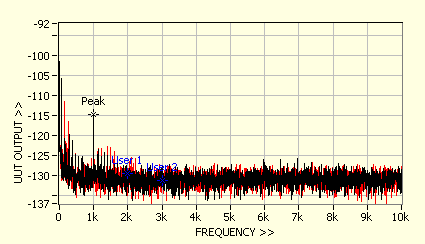

SACD Linearity @ -120dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-119.2dB (Peak = -114.65dBV or 0.0mVrms) (Left Channel)
-120.3dB (Peak = -115.74dBV or 0.0mVrms) (Right Channel)

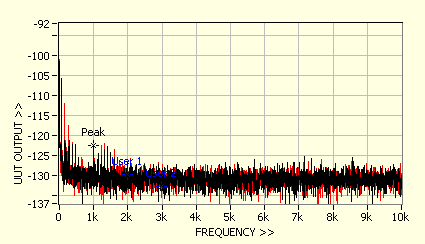

SACD Linearity @ -130dB FAIL*
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-126.2dB (Peak = -121.65dBV or 0.0mVrms) (Left Channel)
-126.7dB (Peak = -122.10dBV or 0.0mVrms) (Right Channel)
SACD Jitter PASS
Total correlated Jitter (re. 0dBFs into 8000ohm) =
0psec (Left Channel)
0psec (Right Channel)
Analysis:
(Left Channel)
(Right Channel)
SACD Crosstalk @ 1kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =
SACD Crosstalk @ 20kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =
SACD Crosstalk @ 50kHz PASS
Channel Crosstalk (re. -3.0dBV into 8000.0ohm, Left Channel on Right Channel) =
192kHz Dialogue PASS
Instructions completed by operator.

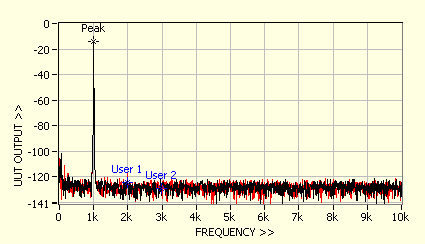

Set 192kHz Reference Level PASS
Output Level achieved (re. 997Hz into 8000.0ohm) =
201mV (Peak = -13.93dBV or 201.2mVrms) (Left Channel)
201mV (Peak = -13.93dBV or 201.2mVrms) (Right Channel)
(dBV level now set as 0dB reference)

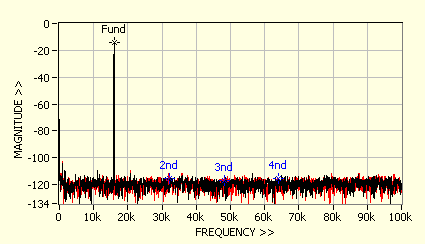

Distortion at 16kHz @ -20dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 16001Hz =
0.00141% @ 0dBFs (Left Channel)
0.00196% @ 0dBFs (Right Channel)

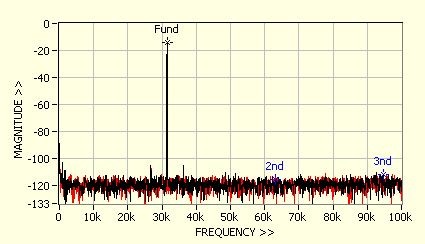

Distortion at 31.5kHz @ -20dBFs PASS
THD achieved into 8000.0ohm (2nd-3rd harmonics) re. 31511Hz =
0.00167% @ 0dBFs (Left Channel)
0.00167% @ 0dBFs (Right Channel)

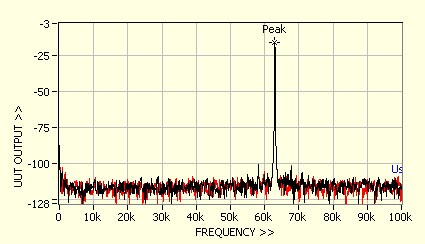

Check Level at 63kHz PASS
Output Level achieved (re. 62989Hz into 8000.0ohm) =
-2.2dB (Peak = -16.14dBV or 156.0mVrms) (Left Channel)
-2.2dB (Peak = -16.17dBV or 155.3mVrms) (Right Channel)
Check Level at 80kHz PASS
Output Level achieved (re. 79999Hz into 8000.0ohm) =
-4.7dB (Peak = -18.60dBV or 117.5mVrms) (Left Channel)
-4.8dB (Peak = -18.68dBV or 116.4mVrms) (Right Channel)
96kHz Dialogue PASS
Instructions completed by operator.
Set 96kHz Reference Level PASS
Output Level achieved (re. 997Hz into 8000.0ohm) =
2012mV (Peak = 6.07dBV or 2012.0mVrms) (Left Channel)
2013mV (Peak = 6.08dBV or 2012.6mVrms) (Right Channel)
(dBV level now set as 0dB reference)
Distortion at 20kHz @ 0dBFs FAIL*
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 19997Hz =
0.00749% @ 0dBFs (Left Channel)
0.00805% @ 0dBFs (Right Channel)

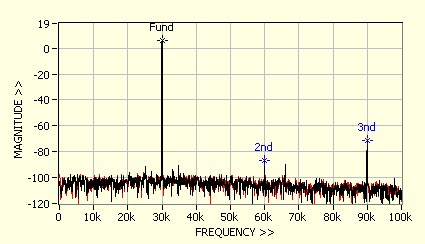

Distortion at 30kHz @ 0dBFs FAIL*
THD achieved into 8000.0ohm (2nd-3rd harmonics) re. 29999Hz =
0.01361% @ 0dBFs (Left Channel)
0.01440% @ 0dBFs (Right Channel)

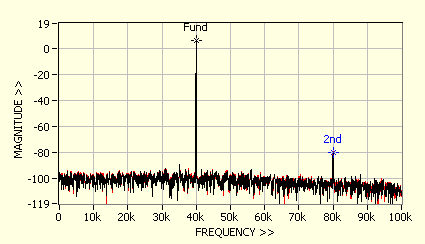

Distortion at 40kHz @ 0dBFs PASS
THD achieved into 8000.0ohm (2nd harmonic) re. 39997Hz =
0.00513% @ 0dBFs (Left Channel)
0.00574% @ 0dBFs (Right Channel)
Distortion at 44kHz @ 0dBFs PASS
THD achieved into 8000.0ohm (2nd harmonic) re. 43997Hz =
0.00631% @ 0dBFs (Left Channel)
0.00692% @ 0dBFs (Right Channel)
Dolby Dialogue PASS
Instructions completed by operator.

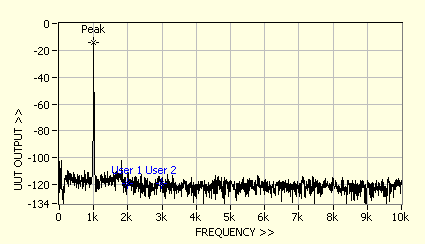

Dolby Reference Level at 1kHz PASS
Output Level achieved (re. 997Hz into 8000.0ohm) =
-13.93dBV (Peak = -13.93dBV or 201.1mVrms) (Left Channel)
(dBV level now set as 0dB reference)
Main Channel Frequency Responses PASS
Response achieved (re. 0.0dBV into 8000.0ohm) =
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.01dB @ 47Hz | -0.00dB @ 53Hz | -0.00dB @ 59Hz | -0.00dB @ 66Hz |
| -0.00dB @ 74Hz | -0.00dB @ 83Hz | -0.00dB @ 94Hz | 0.00dB @ 105Hz |
| 0.00dB @ 118Hz | 0.00dB @ 132Hz | 0.00dB @ 149Hz | 0.01dB @ 167Hz |
| 0.01dB @ 187Hz | 0.01dB @ 210Hz | 0.00dB @ 236Hz | -0.00dB @ 265Hz |
| -0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.01dB @ 530Hz | 0.01dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.01dB @ 1060Hz |
| 0.01dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| 0.00dB @ 1890Hz | 0.01dB @ 2120Hz | 0.01dB @ 2380Hz | 0.01dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.00dB @ 3360Hz | 0.01dB @ 3780Hz | 0.01dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | 0.00dB @ 6700Hz |
| 0.00dB @ 7600Hz | 0.00dB @ 8500Hz | 0.01dB @ 9500Hz | 0.01dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.01dB @ 13500Hz | 0.01dB @ 15100Hz | 0.01dB @ 17000Hz |
| 0.01dB @ 19000Hz | 0.01dB @ 20000Hz |
(Left Channel)
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.00dB @ 42Hz |
| -0.00dB @ 47Hz | 0.00dB @ 53Hz | 0.00dB @ 59Hz | 0.00dB @ 66Hz |
| 0.00dB @ 74Hz | 0.00dB @ 83Hz | 0.00dB @ 94Hz | 0.00dB @ 105Hz |
| 0.01dB @ 118Hz | 0.01dB @ 132Hz | 0.00dB @ 149Hz | 0.01dB @ 167Hz |
| 0.01dB @ 187Hz | 0.01dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.01dB @ 472Hz | 0.01dB @ 530Hz | 0.01dB @ 590Hz | 0.01dB @ 670Hz |
| 0.01dB @ 750Hz | 0.01dB @ 840Hz | 0.01dB @ 940Hz | 0.01dB @ 1060Hz |
| 0.01dB @ 1190Hz | 0.01dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| 0.01dB @ 1890Hz | 0.01dB @ 2120Hz | 0.01dB @ 2380Hz | 0.01dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.01dB @ 3360Hz | 0.01dB @ 3780Hz | 0.01dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.01dB @ 6000Hz | 0.01dB @ 6700Hz |
| 0.01dB @ 7600Hz | 0.01dB @ 8500Hz | 0.01dB @ 9500Hz | 0.01dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.02dB @ 13500Hz | 0.02dB @ 15100Hz | 0.02dB @ 17000Hz |
| 0.02dB @ 19000Hz | 0.02dB @ 20000Hz |
(Right Channel)
| -26.24dB @ 20Hz | -25.86dB @ 21Hz | -24.86dB @ 23Hz | -23.51dB @ 26Hz |
| -21.46dB @ 30Hz | -19.45dB @ 33Hz | -17.43dB @ 37Hz | -15.47dB @ 42Hz |
| -13.53dB @ 47Hz | -11.48dB @ 53Hz | -9.78dB @ 59Hz | -8.07dB @ 66Hz |
| -6.46dB @ 74Hz | -5.01dB @ 83Hz | -3.66dB @ 94Hz | -2.68dB @ 105Hz |
| -1.87dB @ 118Hz | -1.29dB @ 132Hz | -0.85dB @ 149Hz | -0.57dB @ 167Hz |
| -0.37dB @ 187Hz | -0.25dB @ 210Hz | -0.18dB @ 236Hz | -0.13dB @ 265Hz |
| -0.10dB @ 297Hz | -0.07dB @ 334Hz | -0.06dB @ 375Hz | -0.05dB @ 420Hz |
| -0.04dB @ 472Hz | -0.03dB @ 530Hz | -0.03dB @ 590Hz | -0.03dB @ 670Hz |
| -0.03dB @ 750Hz | -0.03dB @ 840Hz | -0.03dB @ 940Hz | -0.03dB @ 1060Hz |
| -0.03dB @ 1190Hz | -0.03dB @ 1330Hz | -0.04dB @ 1500Hz | -0.04dB @ 1680Hz |
| -0.03dB @ 1890Hz | -0.03dB @ 2120Hz | -0.03dB @ 2380Hz | -0.03dB @ 2670Hz |
| -0.04dB @ 3000Hz | -0.03dB @ 3360Hz | -0.03dB @ 3780Hz | -0.03dB @ 4240Hz |
| -0.04dB @ 4760Hz | -0.04dB @ 5300Hz | -0.03dB @ 6000Hz | -0.03dB @ 6700Hz |
| -0.03dB @ 7600Hz | -0.03dB @ 8500Hz | -0.03dB @ 9500Hz | -0.02dB @ 10700Hz |
| -0.02dB @ 12000Hz | -0.02dB @ 13500Hz | -0.02dB @ 15100Hz | -0.01dB @ 17000Hz |
| -0.01dB @ 19000Hz | -0.01dB @ 20000Hz |
(Centre Channel)
| -0.02dB @ 20Hz | -0.03dB @ 21Hz | -0.03dB @ 23Hz | -0.02dB @ 26Hz |
| -0.02dB @ 30Hz | -0.02dB @ 33Hz | -0.02dB @ 37Hz | -0.02dB @ 42Hz |
| -0.02dB @ 47Hz | -0.02dB @ 53Hz | -0.02dB @ 59Hz | -0.02dB @ 66Hz |
| -0.02dB @ 74Hz | -0.02dB @ 83Hz | -0.02dB @ 94Hz | -0.01dB @ 105Hz |
| -0.01dB @ 118Hz | -0.01dB @ 132Hz | -0.01dB @ 149Hz | -0.01dB @ 167Hz |
| -0.00dB @ 187Hz | -0.00dB @ 210Hz | -0.02dB @ 236Hz | -0.02dB @ 265Hz |
| -0.02dB @ 297Hz | -0.02dB @ 334Hz | -0.02dB @ 375Hz | -0.02dB @ 420Hz |
| -0.01dB @ 472Hz | -0.01dB @ 530Hz | -0.01dB @ 590Hz | -0.01dB @ 670Hz |
| -0.01dB @ 750Hz | -0.01dB @ 840Hz | -0.01dB @ 940Hz | -0.01dB @ 1060Hz |
| -0.01dB @ 1190Hz | -0.01dB @ 1330Hz | -0.01dB @ 1500Hz | -0.01dB @ 1680Hz |
| -0.01dB @ 1890Hz | -0.01dB @ 2120Hz | -0.01dB @ 2380Hz | -0.01dB @ 2670Hz |
| -0.02dB @ 3000Hz | -0.01dB @ 3360Hz | -0.01dB @ 3780Hz | -0.01dB @ 4240Hz |
| -0.02dB @ 4760Hz | -0.02dB @ 5300Hz | -0.01dB @ 6000Hz | -0.01dB @ 6700Hz |
| -0.01dB @ 7600Hz | -0.01dB @ 8500Hz | -0.01dB @ 9500Hz | -0.01dB @ 10700Hz |
| -0.01dB @ 12000Hz | -0.01dB @ 13500Hz | -0.01dB @ 15100Hz | -0.01dB @ 17000Hz |
| -0.01dB @ 19000Hz | -0.01dB @ 20000Hz |
(Surr Left Channel)
| -0.07dB @ 20Hz | -0.07dB @ 21Hz | -0.07dB @ 23Hz | -0.07dB @ 26Hz |
| -0.07dB @ 30Hz | -0.07dB @ 33Hz | -0.07dB @ 37Hz | -0.07dB @ 42Hz |
| -0.06dB @ 47Hz | -0.06dB @ 53Hz | -0.06dB @ 59Hz | -0.06dB @ 66Hz |
| -0.06dB @ 74Hz | -0.06dB @ 83Hz | -0.06dB @ 94Hz | -0.06dB @ 105Hz |
| -0.06dB @ 118Hz | -0.06dB @ 132Hz | -0.06dB @ 149Hz | -0.05dB @ 167Hz |
| -0.05dB @ 187Hz | -0.05dB @ 210Hz | -0.06dB @ 236Hz | -0.06dB @ 265Hz |
| -0.06dB @ 297Hz | -0.06dB @ 334Hz | -0.06dB @ 375Hz | -0.06dB @ 420Hz |
| -0.06dB @ 472Hz | -0.05dB @ 530Hz | -0.05dB @ 590Hz | -0.05dB @ 670Hz |
| -0.06dB @ 750Hz | -0.06dB @ 840Hz | -0.05dB @ 940Hz | -0.05dB @ 1060Hz |
| -0.05dB @ 1190Hz | -0.06dB @ 1330Hz | -0.06dB @ 1500Hz | -0.06dB @ 1680Hz |
| -0.06dB @ 1890Hz | -0.05dB @ 2120Hz | -0.05dB @ 2380Hz | -0.05dB @ 2670Hz |
| -0.06dB @ 3000Hz | -0.06dB @ 3360Hz | -0.05dB @ 3780Hz | -0.05dB @ 4240Hz |
| -0.06dB @ 4760Hz | -0.06dB @ 5300Hz | -0.06dB @ 6000Hz | -0.05dB @ 6700Hz |
| -0.05dB @ 7600Hz | -0.05dB @ 8500Hz | -0.05dB @ 9500Hz | -0.04dB @ 10700Hz |
| -0.04dB @ 12000Hz | -0.04dB @ 13500Hz | -0.04dB @ 15100Hz | -0.03dB @ 17000Hz |
| -0.03dB @ 19000Hz | -0.03dB @ 20000Hz |
(Surr Right Channel)

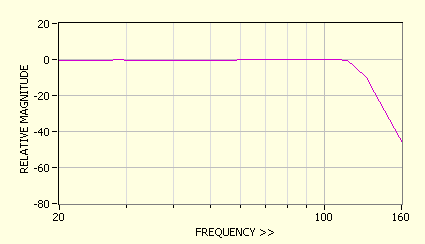

Sub Channel Frequency Response PASS
Response achieved (re. -50.0dBV into 8000.0ohm) =
| -0.30dB @ 20Hz | -0.30dB @ 20Hz | -0.29dB @ 22Hz | -0.29dB @ 23Hz |
| -0.29dB @ 24Hz | -0.28dB @ 26Hz | -0.28dB @ 27Hz | -0.28dB @ 29Hz |
| -0.28dB @ 30Hz | -0.28dB @ 32Hz | -0.29dB @ 34Hz | -0.29dB @ 36Hz |
| -0.30dB @ 38Hz | -0.31dB @ 40Hz | -0.31dB @ 43Hz | -0.32dB @ 46Hz |
| -0.31dB @ 48Hz | -0.31dB @ 51Hz | -0.30dB @ 54Hz | -0.30dB @ 57Hz |
| -0.27dB @ 61Hz | -0.25dB @ 64Hz | -0.23dB @ 68Hz | -0.22dB @ 72Hz |
| -0.24dB @ 77Hz | -0.27dB @ 81Hz | -0.26dB @ 86Hz | -0.26dB @ 91Hz |
| -0.25dB @ 96Hz | -0.24dB @ 102Hz | -0.27dB @ 108Hz | -0.32dB @ 115Hz |
| -4.17dB @ 121Hz | -10.09dB @ 129Hz | -18.33dB @ 136Hz | -28.47dB @ 144Hz |
| -38.22dB @ 153Hz | -47.38dB @ 162Hz |
(LFE Channel)
Distortion vs Level PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 4000Hz =
| -97.9dB @ 0.0dBFs | -98.0dB @ -1.0dBFs | -98.3dB @ -2.0dBFs | -98.3dB @ -3.0dBFs |
| -98.3dB @ -4.0dBFs | -98.0dB @ -5.0dBFs | -97.8dB @ -6.0dBFs | -97.5dB @ -7.0dBFs |
| -97.6dB @ -8.0dBFs | -97.5dB @ -9.0dBFs | -97.7dB @ -10.0dBFs | -97.7dB @ -11.0dBFs |
| -97.9dB @ -12.0dBFs | -98.1dB @ -13.0dBFs | -98.3dB @ -14.0dBFs | -98.3dB @ -15.0dBFs |
| -98.3dB @ -16.0dBFs | -98.1dB @ -17.0dBFs | -97.7dB @ -18.0dBFs | -97.2dB @ -19.0dBFs |
| -96.4dB @ -20.0dBFs | -95.4dB @ -21.0dBFs | -94.2dB @ -22.0dBFs | -93.2dB @ -23.0dBFs |
| -92.0dB @ -24.0dBFs | -91.0dB @ -25.0dBFs | -90.2dB @ -26.0dBFs | -89.5dB @ -27.0dBFs |
| -88.5dB @ -28.0dBFs | -87.7dB @ -29.0dBFs | -86.6dB @ -30.0dBFs | -85.6dB @ -31.0dBFs |
| -84.5dB @ -32.0dBFs | -83.2dB @ -33.0dBFs | -82.2dB @ -34.0dBFs | -81.3dB @ -35.0dBFs |
| -80.8dB @ -36.0dBFs | -79.8dB @ -37.0dBFs | -79.0dB @ -38.0dBFs | -77.9dB @ -39.0dBFs |
| -76.9dB @ -40.0dBFs | -75.7dB @ -41.0dBFs | -74.7dB @ -42.0dBFs | -73.7dB @ -43.0dBFs |
| -72.8dB @ -44.0dBFs | -71.7dB @ -45.0dBFs | -70.6dB @ -46.0dBFs | -69.4dB @ -47.0dBFs |
| -68.4dB @ -48.0dBFs | -67.2dB @ -49.0dBFs | -66.3dB @ -50.0dBFs | -65.6dB @ -51.0dBFs |
| -64.8dB @ -52.0dBFs | -63.8dB @ -53.0dBFs | -62.7dB @ -54.0dBFs | -61.9dB @ -55.0dBFs |
| -60.6dB @ -56.0dBFs | -59.6dB @ -57.0dBFs | -58.5dB @ -58.0dBFs | -57.5dB @ -59.0dBFs |
| -56.5dB @ -60.0dBFs | -55.7dB @ -61.0dBFs | -54.7dB @ -62.0dBFs | -53.7dB @ -63.0dBFs |
| -52.6dB @ -64.0dBFs | -51.7dB @ -65.0dBFs | -50.6dB @ -66.0dBFs | -49.4dB @ -67.0dBFs |
| -48.4dB @ -68.0dBFs | -47.7dB @ -69.0dBFs | -46.7dB @ -70.0dBFs | -45.5dB @ -71.0dBFs |
| -44.4dB @ -72.0dBFs | -43.3dB @ -73.0dBFs | -42.3dB @ -74.0dBFs | -41.2dB @ -75.0dBFs |
| -40.2dB @ -76.0dBFs | -39.4dB @ -77.0dBFs | -38.4dB @ -78.0dBFs | -37.3dB @ -79.0dBFs |
| -36.1dB @ -80.0dBFs | -35.0dB @ -81.0dBFs | -34.0dB @ -82.0dBFs | -33.4dB @ -83.0dBFs |
| -32.5dB @ -84.0dBFs | -31.4dB @ -85.0dBFs | -30.4dB @ -86.0dBFs | -29.2dB @ -87.0dBFs |
| -27.9dB @ -88.0dBFs | -26.8dB @ -89.0dBFs | -25.7dB @ -90.0dBFs | -24.7dB @ -91.0dBFs |
| -23.8dB @ -92.0dBFs | -22.8dB @ -93.0dBFs | -21.7dB @ -94.0dBFs | -20.7dB @ -95.0dBFs |
| -19.6dB @ -96.0dBFs | -18.6dB @ -97.0dBFs | -17.2dB @ -98.0dBFs | -16.1dB @ -99.0dBFs |
| -15.0dB @ -100.0dBFs | -14.1dB @ -101.0dBFs | -13.0dB @ -102.0dBFs | -12.1dB @ -103.0dBFs |
| -10.7dB @ -104.0dBFs | -8.3dB @ -105.0dBFs | -5.9dB @ -106.0dBFs | -3.7dB @ -107.0dBFs |
| -2.3dB @ -108.0dBFs | -0.8dB @ -109.0dBFs | -0.4dB @ -110.0dBFs | -0.2dB @ -111.0dBFs |
| -0.1dB @ -112.0dBFs | 0.7dB @ -113.0dBFs | 1.2dB @ -114.0dBFs | 1.4dB @ -115.0dBFs |
| 2.0dB @ -116.0dBFs | 2.2dB @ -117.0dBFs | 2.8dB @ -118.0dBFs | 2.6dB @ -119.0dBFs |
(Left Channel)
| -98.5dB @ 0.0dBFs | -98.4dB @ -1.0dBFs | -98.3dB @ -2.0dBFs | -98.4dB @ -3.0dBFs |
| -98.3dB @ -4.0dBFs | -98.4dB @ -5.0dBFs | -98.5dB @ -6.0dBFs | -98.7dB @ -7.0dBFs |
| -98.9dB @ -8.0dBFs | -99.2dB @ -9.0dBFs | -99.5dB @ -10.0dBFs | -99.5dB @ -11.0dBFs |
| -99.6dB @ -12.0dBFs | -99.8dB @ -13.0dBFs | -99.8dB @ -14.0dBFs | -99.8dB @ -15.0dBFs |
| -99.7dB @ -16.0dBFs | -99.1dB @ -17.0dBFs | -98.3dB @ -18.0dBFs | -97.5dB @ -19.0dBFs |
| -96.3dB @ -20.0dBFs | -95.3dB @ -21.0dBFs | -94.4dB @ -22.0dBFs | -93.5dB @ -23.0dBFs |
| -92.2dB @ -24.0dBFs | -91.4dB @ -25.0dBFs | -90.2dB @ -26.0dBFs | -89.1dB @ -27.0dBFs |
| -88.0dB @ -28.0dBFs | -87.4dB @ -29.0dBFs | -86.3dB @ -30.0dBFs | -85.7dB @ -31.0dBFs |
| -84.9dB @ -32.0dBFs | -83.9dB @ -33.0dBFs | -82.7dB @ -34.0dBFs | -81.7dB @ -35.0dBFs |
| -80.5dB @ -36.0dBFs | -79.3dB @ -37.0dBFs | -78.5dB @ -38.0dBFs | -77.4dB @ -39.0dBFs |
| -76.0dB @ -40.0dBFs | -75.0dB @ -41.0dBFs | -74.2dB @ -42.0dBFs | -73.2dB @ -43.0dBFs |
| -72.3dB @ -44.0dBFs | -71.7dB @ -45.0dBFs | -70.7dB @ -46.0dBFs | -69.8dB @ -47.0dBFs |
| -68.6dB @ -48.0dBFs | -67.3dB @ -49.0dBFs | -66.3dB @ -50.0dBFs | -65.4dB @ -51.0dBFs |
| -64.3dB @ -52.0dBFs | -63.3dB @ -53.0dBFs | -62.5dB @ -54.0dBFs | -61.2dB @ -55.0dBFs |
| -60.1dB @ -56.0dBFs | -59.0dB @ -57.0dBFs | -58.1dB @ -58.0dBFs | -57.3dB @ -59.0dBFs |
| -56.7dB @ -60.0dBFs | -55.9dB @ -61.0dBFs | -55.1dB @ -62.0dBFs | -53.8dB @ -63.0dBFs |
| -52.6dB @ -64.0dBFs | -51.5dB @ -65.0dBFs | -50.4dB @ -66.0dBFs | -49.5dB @ -67.0dBFs |
| -48.8dB @ -68.0dBFs | -48.2dB @ -69.0dBFs | -47.3dB @ -70.0dBFs | -46.2dB @ -71.0dBFs |
| -45.1dB @ -72.0dBFs | -43.9dB @ -73.0dBFs | -42.6dB @ -74.0dBFs | -41.3dB @ -75.0dBFs |
| -40.3dB @ -76.0dBFs | -39.2dB @ -77.0dBFs | -38.0dB @ -78.0dBFs | -37.1dB @ -79.0dBFs |
| -36.4dB @ -80.0dBFs | -35.4dB @ -81.0dBFs | -34.5dB @ -82.0dBFs | -33.7dB @ -83.0dBFs |
| -32.7dB @ -84.0dBFs | -31.7dB @ -85.0dBFs | -30.7dB @ -86.0dBFs | -29.4dB @ -87.0dBFs |
| -28.3dB @ -88.0dBFs | -27.2dB @ -89.0dBFs | -26.1dB @ -90.0dBFs | -25.1dB @ -91.0dBFs |
| -24.3dB @ -92.0dBFs | -23.5dB @ -93.0dBFs | -22.5dB @ -94.0dBFs | -21.3dB @ -95.0dBFs |
| -20.3dB @ -96.0dBFs | -19.0dB @ -97.0dBFs | -17.5dB @ -98.0dBFs | -16.3dB @ -99.0dBFs |
| -15.0dB @ -100.0dBFs | -13.7dB @ -101.0dBFs | -12.5dB @ -102.0dBFs | -11.4dB @ -103.0dBFs |
| -10.0dB @ -104.0dBFs | -7.5dB @ -105.0dBFs | -5.2dB @ -106.0dBFs | -3.2dB @ -107.0dBFs |
| -1.4dB @ -108.0dBFs | -0.2dB @ -109.0dBFs | 0.4dB @ -110.0dBFs | 0.5dB @ -111.0dBFs |
| 0.8dB @ -112.0dBFs | 1.1dB @ -113.0dBFs | 1.4dB @ -114.0dBFs | 1.0dB @ -115.0dBFs |
| 1.3dB @ -116.0dBFs | 1.1dB @ -117.0dBFs | 1.6dB @ -118.0dBFs | 2.0dB @ -119.0dBFs |
(Right Channel)
| -98.2dB @ 0.0dBFs | -98.2dB @ -1.0dBFs | -98.1dB @ -2.0dBFs | -98.1dB @ -3.0dBFs |
| -98.2dB @ -4.0dBFs | -98.2dB @ -5.0dBFs | -98.2dB @ -6.0dBFs | -98.3dB @ -7.0dBFs |
| -98.5dB @ -8.0dBFs | -98.7dB @ -9.0dBFs | -98.9dB @ -10.0dBFs | -99.2dB @ -11.0dBFs |
| -99.6dB @ -12.0dBFs | -99.6dB @ -13.0dBFs | -99.6dB @ -14.0dBFs | -99.5dB @ -15.0dBFs |
| -99.2dB @ -16.0dBFs | -98.7dB @ -17.0dBFs | -98.0dB @ -18.0dBFs | -97.4dB @ -19.0dBFs |
| -96.5dB @ -20.0dBFs | -95.5dB @ -21.0dBFs | -94.2dB @ -22.0dBFs | -93.3dB @ -23.0dBFs |
| -92.0dB @ -24.0dBFs | -91.1dB @ -25.0dBFs | -90.3dB @ -26.0dBFs | -89.4dB @ -27.0dBFs |
| -88.6dB @ -28.0dBFs | -87.8dB @ -29.0dBFs | -86.6dB @ -30.0dBFs | -85.6dB @ -31.0dBFs |
| -84.6dB @ -32.0dBFs | -83.5dB @ -33.0dBFs | -82.4dB @ -34.0dBFs | -81.6dB @ -35.0dBFs |
| -80.6dB @ -36.0dBFs | -79.7dB @ -37.0dBFs | -78.8dB @ -38.0dBFs | -77.5dB @ -39.0dBFs |
| -76.2dB @ -40.0dBFs | -75.2dB @ -41.0dBFs | -74.1dB @ -42.0dBFs | -72.9dB @ -43.0dBFs |
| -72.3dB @ -44.0dBFs | -71.5dB @ -45.0dBFs | -70.5dB @ -46.0dBFs | -69.5dB @ -47.0dBFs |
| -68.6dB @ -48.0dBFs | -67.4dB @ -49.0dBFs | -66.5dB @ -50.0dBFs | -65.7dB @ -51.0dBFs |
| -64.9dB @ -52.0dBFs | -63.9dB @ -53.0dBFs | -63.0dB @ -54.0dBFs | -62.0dB @ -55.0dBFs |
| -60.9dB @ -56.0dBFs | -59.9dB @ -57.0dBFs | -58.8dB @ -58.0dBFs | -57.6dB @ -59.0dBFs |
| -56.5dB @ -60.0dBFs | -55.7dB @ -61.0dBFs | -54.4dB @ -62.0dBFs | -53.4dB @ -63.0dBFs |
| -52.5dB @ -64.0dBFs | -51.5dB @ -65.0dBFs | -50.5dB @ -66.0dBFs | -49.7dB @ -67.0dBFs |
| -48.7dB @ -68.0dBFs | -47.7dB @ -69.0dBFs | -46.8dB @ -70.0dBFs | -46.0dB @ -71.0dBFs |
| -44.7dB @ -72.0dBFs | -43.8dB @ -73.0dBFs | -42.9dB @ -74.0dBFs | -41.8dB @ -75.0dBFs |
| -40.6dB @ -76.0dBFs | -39.5dB @ -77.0dBFs | -38.2dB @ -78.0dBFs | -37.0dB @ -79.0dBFs |
| -35.9dB @ -80.0dBFs | -34.9dB @ -81.0dBFs | -34.0dB @ -82.0dBFs | -33.4dB @ -83.0dBFs |
| -32.5dB @ -84.0dBFs | -31.7dB @ -85.0dBFs | -30.6dB @ -86.0dBFs | -29.3dB @ -87.0dBFs |
| -28.1dB @ -88.0dBFs | -26.8dB @ -89.0dBFs | -25.6dB @ -90.0dBFs | -24.6dB @ -91.0dBFs |
| -23.9dB @ -92.0dBFs | -22.9dB @ -93.0dBFs | -22.2dB @ -94.0dBFs | -21.2dB @ -95.0dBFs |
| -20.5dB @ -96.0dBFs | -19.4dB @ -97.0dBFs | -18.2dB @ -98.0dBFs | -16.8dB @ -99.0dBFs |
| -15.7dB @ -100.0dBFs | -14.2dB @ -101.0dBFs | -12.9dB @ -102.0dBFs | -11.8dB @ -103.0dBFs |
| -10.2dB @ -104.0dBFs | -7.6dB @ -105.0dBFs | -5.8dB @ -106.0dBFs | -4.0dB @ -107.0dBFs |
| -2.3dB @ -108.0dBFs | -1.1dB @ -109.0dBFs | -0.8dB @ -110.0dBFs | -0.5dB @ -111.0dBFs |
| 0.3dB @ -112.0dBFs | 0.7dB @ -113.0dBFs | 0.8dB @ -114.0dBFs | 0.7dB @ -115.0dBFs |
| 1.5dB @ -116.0dBFs | 1.3dB @ -117.0dBFs | 1.9dB @ -118.0dBFs | 2.6dB @ -119.0dBFs |
(Centre Channel)
| -99.2dB @ 0.0dBFs | -99.4dB @ -1.0dBFs | -99.5dB @ -2.0dBFs | -99.6dB @ -3.0dBFs |
| -99.5dB @ -4.0dBFs | -99.3dB @ -5.0dBFs | -99.1dB @ -6.0dBFs | -99.0dB @ -7.0dBFs |
| -98.8dB @ -8.0dBFs | -98.6dB @ -9.0dBFs | -98.7dB @ -10.0dBFs | -98.8dB @ -11.0dBFs |
| -98.6dB @ -12.0dBFs | -98.6dB @ -13.0dBFs | -98.8dB @ -14.0dBFs | -99.1dB @ -15.0dBFs |
| -98.7dB @ -16.0dBFs | -98.5dB @ -17.0dBFs | -98.0dB @ -18.0dBFs | -97.4dB @ -19.0dBFs |
| -96.3dB @ -20.0dBFs | -95.3dB @ -21.0dBFs | -94.3dB @ -22.0dBFs | -93.5dB @ -23.0dBFs |
| -92.2dB @ -24.0dBFs | -91.4dB @ -25.0dBFs | -90.3dB @ -26.0dBFs | -89.5dB @ -27.0dBFs |
| -88.4dB @ -28.0dBFs | -87.6dB @ -29.0dBFs | -86.4dB @ -30.0dBFs | -85.6dB @ -31.0dBFs |
| -84.5dB @ -32.0dBFs | -83.3dB @ -33.0dBFs | -82.3dB @ -34.0dBFs | -81.5dB @ -35.0dBFs |
| -80.5dB @ -36.0dBFs | -79.7dB @ -37.0dBFs | -79.0dB @ -38.0dBFs | -77.9dB @ -39.0dBFs |
| -76.8dB @ -40.0dBFs | -75.7dB @ -41.0dBFs | -74.7dB @ -42.0dBFs | -73.6dB @ -43.0dBFs |
| -72.4dB @ -44.0dBFs | -71.4dB @ -45.0dBFs | -70.5dB @ -46.0dBFs | -69.3dB @ -47.0dBFs |
| -68.2dB @ -48.0dBFs | -67.4dB @ -49.0dBFs | -66.5dB @ -50.0dBFs | -65.6dB @ -51.0dBFs |
| -64.9dB @ -52.0dBFs | -63.8dB @ -53.0dBFs | -62.8dB @ -54.0dBFs | -61.6dB @ -55.0dBFs |
| -60.5dB @ -56.0dBFs | -59.2dB @ -57.0dBFs | -58.1dB @ -58.0dBFs | -57.1dB @ -59.0dBFs |
| -56.2dB @ -60.0dBFs | -55.3dB @ -61.0dBFs | -54.5dB @ -62.0dBFs | -53.6dB @ -63.0dBFs |
| -52.8dB @ -64.0dBFs | -51.9dB @ -65.0dBFs | -50.9dB @ -66.0dBFs | -49.7dB @ -67.0dBFs |
| -48.6dB @ -68.0dBFs | -47.4dB @ -69.0dBFs | -46.3dB @ -70.0dBFs | -45.3dB @ -71.0dBFs |
| -44.3dB @ -72.0dBFs | -43.3dB @ -73.0dBFs | -42.4dB @ -74.0dBFs | -41.4dB @ -75.0dBFs |
| -40.4dB @ -76.0dBFs | -39.4dB @ -77.0dBFs | -38.2dB @ -78.0dBFs | -37.2dB @ -79.0dBFs |
| -36.2dB @ -80.0dBFs | -35.0dB @ -81.0dBFs | -34.0dB @ -82.0dBFs | -33.3dB @ -83.0dBFs |
| -32.2dB @ -84.0dBFs | -31.2dB @ -85.0dBFs | -30.3dB @ -86.0dBFs | -29.2dB @ -87.0dBFs |
| -28.1dB @ -88.0dBFs | -27.1dB @ -89.0dBFs | -26.4dB @ -90.0dBFs | -25.2dB @ -91.0dBFs |
| -24.2dB @ -92.0dBFs | -23.2dB @ -93.0dBFs | -22.2dB @ -94.0dBFs | -20.9dB @ -95.0dBFs |
| -19.9dB @ -96.0dBFs | -18.8dB @ -97.0dBFs | -17.3dB @ -98.0dBFs | -16.0dB @ -99.0dBFs |
| -14.7dB @ -100.0dBFs | -13.7dB @ -101.0dBFs | -12.5dB @ -102.0dBFs | -11.6dB @ -103.0dBFs |
| -10.3dB @ -104.0dBFs | -8.3dB @ -105.0dBFs | -6.0dB @ -106.0dBFs | -3.7dB @ -107.0dBFs |
| -1.8dB @ -108.0dBFs | -0.8dB @ -109.0dBFs | -0.3dB @ -110.0dBFs | -0.2dB @ -111.0dBFs |
| -0.2dB @ -112.0dBFs | -0.3dB @ -113.0dBFs | 0.3dB @ -114.0dBFs | 0.6dB @ -115.0dBFs |
| 1.4dB @ -116.0dBFs | 1.5dB @ -117.0dBFs | 2.8dB @ -118.0dBFs | 3.5dB @ -119.0dBFs |
(Surr Left Channel)
| -102.1dB @ 0.0dBFs | -102.1dB @ -1.0dBFs | -102.2dB @ -2.0dBFs | -102.1dB @ -3.0dBFs |
| -102.2dB @ -4.0dBFs | -102.1dB @ -5.0dBFs | -102.1dB @ -6.0dBFs | -102.2dB @ -7.0dBFs |
| -102.4dB @ -8.0dBFs | -102.4dB @ -9.0dBFs | -102.4dB @ -10.0dBFs | -102.4dB @ -11.0dBFs |
| -102.1dB @ -12.0dBFs | -101.8dB @ -13.0dBFs | -101.4dB @ -14.0dBFs | -101.0dB @ -15.0dBFs |
| -100.0dB @ -16.0dBFs | -99.1dB @ -17.0dBFs | -98.3dB @ -18.0dBFs | -97.6dB @ -19.0dBFs |
| -96.7dB @ -20.0dBFs | -95.8dB @ -21.0dBFs | -94.9dB @ -22.0dBFs | -93.8dB @ -23.0dBFs |
| -92.4dB @ -24.0dBFs | -91.3dB @ -25.0dBFs | -90.2dB @ -26.0dBFs | -89.3dB @ -27.0dBFs |
| -88.2dB @ -28.0dBFs | -87.3dB @ -29.0dBFs | -86.3dB @ -30.0dBFs | -85.5dB @ -31.0dBFs |
| -84.4dB @ -32.0dBFs | -83.3dB @ -33.0dBFs | -82.4dB @ -34.0dBFs | -81.3dB @ -35.0dBFs |
| -80.3dB @ -36.0dBFs | -79.5dB @ -37.0dBFs | -78.7dB @ -38.0dBFs | -77.6dB @ -39.0dBFs |
| -76.4dB @ -40.0dBFs | -75.5dB @ -41.0dBFs | -74.5dB @ -42.0dBFs | -73.5dB @ -43.0dBFs |
| -72.6dB @ -44.0dBFs | -71.8dB @ -45.0dBFs | -70.6dB @ -46.0dBFs | -69.5dB @ -47.0dBFs |
| -68.5dB @ -48.0dBFs | -67.3dB @ -49.0dBFs | -66.3dB @ -50.0dBFs | -65.5dB @ -51.0dBFs |
| -64.7dB @ -52.0dBFs | -63.8dB @ -53.0dBFs | -62.9dB @ -54.0dBFs | -61.9dB @ -55.0dBFs |
| -60.7dB @ -56.0dBFs | -59.7dB @ -57.0dBFs | -58.5dB @ -58.0dBFs | -57.3dB @ -59.0dBFs |
| -56.2dB @ -60.0dBFs | -55.4dB @ -61.0dBFs | -54.2dB @ -62.0dBFs | -53.4dB @ -63.0dBFs |
| -52.4dB @ -64.0dBFs | -51.5dB @ -65.0dBFs | -50.4dB @ -66.0dBFs | -49.6dB @ -67.0dBFs |
| -48.3dB @ -68.0dBFs | -47.3dB @ -69.0dBFs | -46.3dB @ -70.0dBFs | -45.3dB @ -71.0dBFs |
| -44.3dB @ -72.0dBFs | -43.3dB @ -73.0dBFs | -42.4dB @ -74.0dBFs | -41.3dB @ -75.0dBFs |
| -40.3dB @ -76.0dBFs | -39.4dB @ -77.0dBFs | -38.2dB @ -78.0dBFs | -37.3dB @ -79.0dBFs |
| -36.4dB @ -80.0dBFs | -35.8dB @ -81.0dBFs | -34.6dB @ -82.0dBFs | -34.0dB @ -83.0dBFs |
| -33.0dB @ -84.0dBFs | -31.9dB @ -85.0dBFs | -30.4dB @ -86.0dBFs | -29.4dB @ -87.0dBFs |
| -28.3dB @ -88.0dBFs | -27.0dB @ -89.0dBFs | -26.1dB @ -90.0dBFs | -25.0dB @ -91.0dBFs |
| -24.0dB @ -92.0dBFs | -22.9dB @ -93.0dBFs | -21.9dB @ -94.0dBFs | -20.8dB @ -95.0dBFs |
| -19.8dB @ -96.0dBFs | -18.6dB @ -97.0dBFs | -17.3dB @ -98.0dBFs | -16.2dB @ -99.0dBFs |
| -15.1dB @ -100.0dBFs | -14.2dB @ -101.0dBFs | -12.8dB @ -102.0dBFs | -11.6dB @ -103.0dBFs |
| -10.0dB @ -104.0dBFs | -8.0dB @ -105.0dBFs | -5.9dB @ -106.0dBFs | -3.8dB @ -107.0dBFs |
| -2.2dB @ -108.0dBFs | -1.0dB @ -109.0dBFs | -0.2dB @ -110.0dBFs | 0.1dB @ -111.0dBFs |
| 0.6dB @ -112.0dBFs | 0.7dB @ -113.0dBFs | 1.4dB @ -114.0dBFs | 1.5dB @ -115.0dBFs |
| 2.4dB @ -116.0dBFs | 2.1dB @ -117.0dBFs | 2.7dB @ -118.0dBFs | 3.0dB @ -119.0dBFs |
(Surr Right Channel)

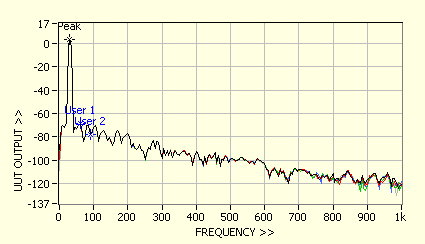

Dolby Reference Level at 30Hz PASS
Output Level achieved (re. 30Hz into 8000.0ohm) =
3.06dBV (Peak = 3.06dBV or 1421.7mVrms) (Left Channel)
3.06dBV (Peak = 3.06dBV or 1422.3mVrms) (Right Channel)
3.02dBV (Peak = 3.02dBV or 1416.1mVrms) (Centre Channel)
3.04dBV (Peak = 3.04dBV or 1419.6mVrms) (Surr Left Channel)
3.00dBV (Peak = 3.00dBV or 1412.4mVrms) (Surr Right Channel)
(dBV level now set as 0dB reference)

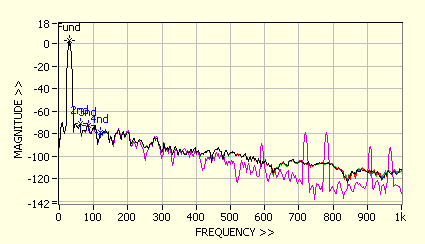

Bass Management - All Large PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02785% @ 0.0dB (Left Channel)
0.02769% @ 0.0dB (Right Channel)
0.02796% @ 0.0dB (Centre Channel)
0.02759% @ 0.0dB (Surr Left Channel)
0.02735% @ 0.0dB (Surr Right Channel)
0.02913% @ -0.1dB (LFE Channel)

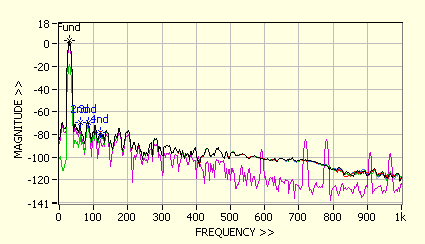

Bass Management - Centre Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.03472% @ 0.0dB (Left Channel)
0.03461% @ 0.0dB (Right Channel)
0.19315% @ -21.1dB (Centre Channel)
0.03441% @ 0.0dB (Surr Left Channel)
0.03432% @ 0.0dB (Surr Right Channel)
0.03026% @ -2.8dB (LFE Channel)

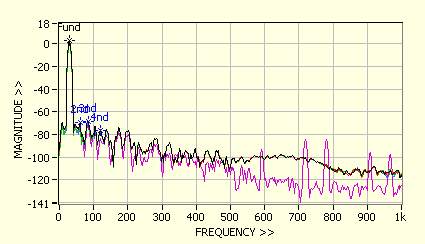

Bass Management - Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.03727% @ 0.0dB (Left Channel)
0.03714% @ 0.0dB (Right Channel)
0.04193% @ -3.0dB (Centre Channel)
0.04128% @ -3.0dB (Surr Left Channel)
0.04117% @ -3.0dB (Surr Right Channel)
0.02977% @ -1.8dB (LFE Channel)
Bass Management - Centre & Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.03297% @ 0.0dB (Left Channel)
0.03289% @ 0.0dB (Right Channel)
0.18159% @ -21.1dB (Centre Channel)
0.18227% @ -21.1dB (Surr Left Channel)
0.18257% @ -21.1dB (Surr Right Channel)
0.02659% @ 0.5dB (LFE Channel)

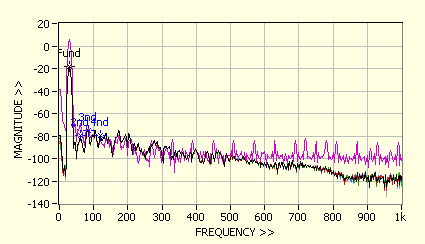

Bass Management - All Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.18246% @ -21.1dB (Left Channel)
0.18215% @ -21.1dB (Right Channel)
0.18145% @ -21.1dB (Centre Channel)
0.18336% @ -21.1dB (Surr Left Channel)
0.18287% @ -21.1dB (Surr Right Channel)
0.02497% @ 2.9dB (LFE Channel)

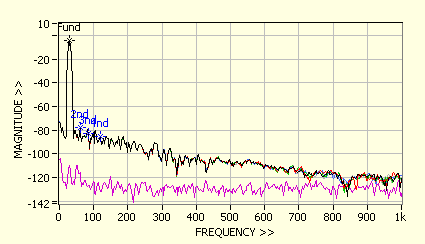

Bass Management - Sub Off, All Large PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02648% @ -7.8dB (Left Channel)
0.02645% @ -7.8dB (Right Channel)
0.02640% @ -7.8dB (Centre Channel)
0.02635% @ -7.8dB (Surr Left Channel)
0.02615% @ -7.8dB (Surr Right Channel)

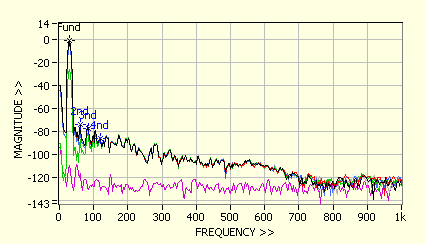

Bass Management - Sub Off, Centre Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02735% @ -4.0dB (Left Channel)
0.02716% @ -4.0dB (Right Channel)
0.17213% @ -28.9dB (Centre Channel)
0.03200% @ -7.8dB (Surr Left Channel)
0.03190% @ -7.8dB (Surr Right Channel)

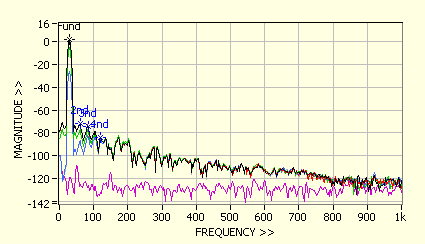

Bass Management - Sub Off, Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02758% @ -1.3dB (Left Channel)
0.02741% @ -1.3dB (Right Channel)
0.03393% @ -7.8dB (Centre Channel)
0.18896% @ -28.9dB (Surr Left Channel)
0.18696% @ -28.9dB (Surr Right Channel)

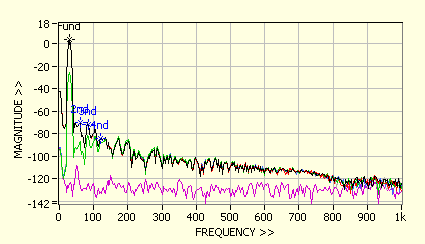

Bass Management - Sub Off, Centre & Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02782% @ 0.8dB (Left Channel)
0.02774% @ 0.8dB (Right Channel)
0.19562% @ -28.9dB (Centre Channel)
0.19582% @ -28.9dB (Surr Left Channel)
0.19490% @ -28.9dB (Surr Right Channel)
