© QC SUITE TEST REPORT
Reproduction of this material, in whole or part, is prohibited without permission of MAR Ltd.
Go to Miller Audio Research for details of the QC Suite multichannel Testing Station.
TEST REPORT
Unit Serial Number: MARANTZ DV-12S2 (CD, DVD-A, SACD and DD Tests)
TEST RESULTS
INITIAL SET-UP INSTRUCTIONS PASS
Instructions completed by operator.

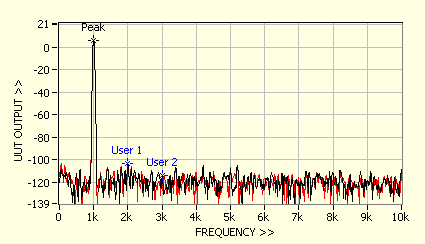

PEAK OUTPUT LEVEL @ 1kHz PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
2.06V (Peak = 6.26dBV or 2055.2mVrms) (Left Channel)
2.06V (Peak = 6.27dBV or 2058.2mVrms) (Right Channel)
(dBV level now set as 0dB reference)

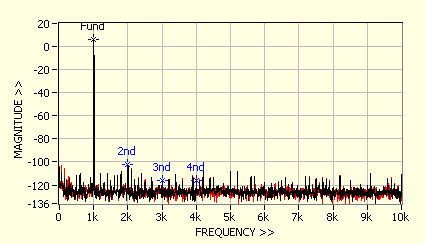

THD @ 1kHz/0dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00040% @ 0dBFs (Left Channel)
0.00038% @ 0dBFs (Right Channel)

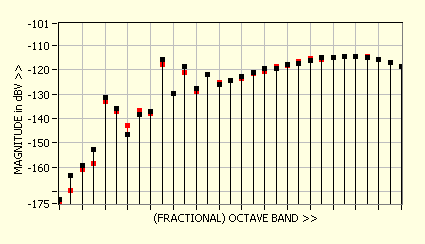

A-WTD S/N RATIO PASS
Signal-to-Noise Ratio (A-weighted, 3rd-Octave mode) into 8000.0ohm =
110.6dB (Left Channel)
110.7dB (Right Channel)
Analysis:
| -173.4dBV @ 20Hz | -163.4dBV @ 25Hz | -159.2dBV @ 32Hz | -152.9dBV @ 40Hz |
| -131.5dBV @ 50Hz | -136.1dBV @ 63Hz | -146.6dBV @ 80Hz | -138.6dBV @ 100Hz |
| -137.3dBV @ 125Hz | -116.0dBV @ 160Hz | -129.8dBV @ 200Hz | -118.5dBV @ 250Hz |
| -127.9dBV @ 315Hz | -121.9dBV @ 400Hz | -126.2dBV @ 500Hz | -124.3dBV @ 630Hz |
| -122.9dBV @ 800Hz | -121.3dBV @ 1000Hz | -119.5dBV @ 1250Hz | -119.6dBV @ 1600Hz |
| -117.7dBV @ 2000Hz | -117.6dBV @ 2500Hz | -116.2dBV @ 3150Hz | -115.2dBV @ 4000Hz |
| -114.8dBV @ 5000Hz | -114.6dBV @ 6300Hz | -114.7dBV @ 8000Hz | -115.1dBV @ 10000Hz |
| -115.6dBV @ 12500Hz | -117.1dBV @ 16000Hz | -118.6dBV @ 20000Hz |
(Left Channel)
| -174.2dBV @ 20Hz | -169.5dBV @ 25Hz | -161.0dBV @ 32Hz | -158.5dBV @ 40Hz |
| -133.1dBV @ 50Hz | -137.0dBV @ 63Hz | -142.8dBV @ 80Hz | -136.9dBV @ 100Hz |
| -137.9dBV @ 125Hz | -118.0dBV @ 160Hz | -129.7dBV @ 200Hz | -121.3dBV @ 250Hz |
| -128.8dBV @ 315Hz | -122.2dBV @ 400Hz | -125.3dBV @ 500Hz | -124.4dBV @ 630Hz |
| -123.6dBV @ 800Hz | -121.4dBV @ 1000Hz | -120.8dBV @ 1250Hz | -118.7dBV @ 1600Hz |
| -118.3dBV @ 2000Hz | -116.7dBV @ 2500Hz | -115.2dBV @ 3150Hz | -115.8dBV @ 4000Hz |
| -114.8dBV @ 5000Hz | -114.5dBV @ 6300Hz | -114.4dBV @ 8000Hz | -114.7dBV @ 10000Hz |
| -115.7dBV @ 12500Hz | -117.2dBV @ 16000Hz | -118.7dBV @ 20000Hz |
(Right Channel)

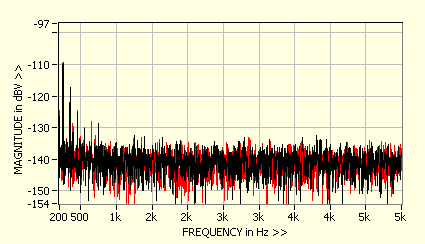

IDLE PATTERN CHECK PASS
Peak idle patterns = -115.6dB @ 250.0Hz (Left Channel) -119.4dB @ 200.0Hz (Right Channel)
Analysis:
| -126.5dBV @ 200Hz | -109.3dBV @ 250Hz | -134.2dBV @ 270Hz | -117.1dBV @ 349Hz |
| -131.4dBV @ 384Hz | -131.5dBV @ 399Hz | -125.3dBV @ 449Hz | -133.3dBV @ 487Hz |
| -130.2dBV @ 549Hz | -134.4dBV @ 617Hz | -128.7dBV @ 749Hz | -134.2dBV @ 792Hz |
| -136.1dBV @ 830Hz | -135.3dBV @ 1180Hz | -132.4dBV @ 1248Hz | -134.2dBV @ 1300Hz |
| -132.7dBV @ 1398Hz | -134.8dBV @ 1550Hz | -134.9dBV @ 1600Hz | -136.0dBV @ 1668Hz |
| -135.1dBV @ 2092Hz | -135.9dBV @ 2126Hz | -135.8dBV @ 2207Hz | -135.8dBV @ 2329Hz |
| -134.2dBV @ 2718Hz | -133.2dBV @ 2791Hz | -137.6dBV @ 2987Hz | -136.4dBV @ 3285Hz |
| -136.5dBV @ 3355Hz | -136.0dBV @ 3573Hz | -134.1dBV @ 3849Hz | -133.7dBV @ 3870Hz |
| -133.7dBV @ 3948Hz | -136.4dBV @ 3995Hz | -135.5dBV @ 4418Hz | -136.5dBV @ 4450Hz |
| -136.2dBV @ 4523Hz | -135.7dBV @ 4527Hz | -136.9dBV @ 4703Hz |
(Left Channel)
| -124.4dBV @ 200Hz | -113.1dBV @ 250Hz | -119.9dBV @ 349Hz | -128.7dBV @ 384Hz |
| -129.7dBV @ 399Hz | -124.6dBV @ 449Hz | -132.7dBV @ 499Hz | -130.1dBV @ 550Hz |
| -128.0dBV @ 650Hz | -132.3dBV @ 699Hz | -134.5dBV @ 917Hz | -136.4dBV @ 1145Hz |
| -133.3dBV @ 1236Hz | -132.9dBV @ 1349Hz | -136.8dBV @ 1476Hz | -134.6dBV @ 1581Hz |
| -133.6dBV @ 1604Hz | -134.4dBV @ 1917Hz | -135.6dBV @ 1951Hz | -137.1dBV @ 1974Hz |
| -134.6dBV @ 2009Hz | -135.6dBV @ 2212Hz | -136.3dBV @ 2483Hz | -137.3dBV @ 2504Hz |
| -134.8dBV @ 2547Hz | -136.7dBV @ 2571Hz | -136.7dBV @ 3376Hz | -136.8dBV @ 3559Hz |
| -134.5dBV @ 3590Hz | -135.2dBV @ 3709Hz | -134.2dBV @ 4718Hz | -135.8dBV @ 4744Hz |
| -134.7dBV @ 4776Hz | -135.1dBV @ 4843Hz |
(Right Channel)
PEAK OUTPUT LEVEL @ 20Hz PASS
Output Level achieved (re. 20Hz into 8000.0ohm) =
2.05V (Peak = 6.24dBV or 2052.1mVrms) (Left Channel)
2.06V (Peak = 6.26dBV or 2055.0mVrms) (Right Channel)
(dBV level now set as 0dB reference)

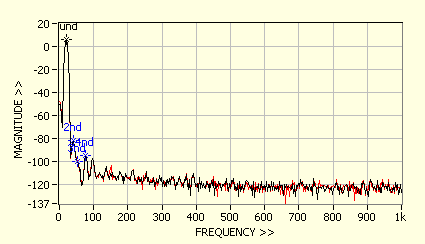

THD @ 20Hz/0dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20Hz =
0.00405% @ 0dBFs (Left Channel)
0.00408% @ 0dBFs (Right Channel)
THD @ 20Hz/-40dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20Hz =
0.01819% @ -40dBFs (Left Channel)
0.03216% @ -40dBFs (Right Channel)

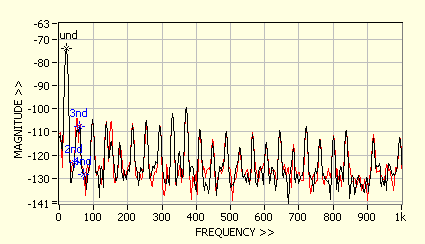

THD @ 20Hz/-80dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20Hz =
2.25919% @ -80dBFs (Left Channel)
3.04996% @ -80dBFs (Right Channel)
LINEARITY -80dB @ 20Hz PASS
Output Level achieved (re. 20Hz into 8000.0ohm) =
-80.2dB (Peak = -73.94dBV or 0.2mVrms) (Left Channel)
-80.1dB (Peak = -73.84dBV or 0.2mVrms) (Right Channel)
SET OUTPUT LEVEL @ 1kHz PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
2.06V (Peak = 6.26dBV or 2055.2mVrms) (Left Channel)
2.06V (Peak = 6.27dBV or 2058.3mVrms) (Right Channel)
(dBV level now set as 0dB reference)

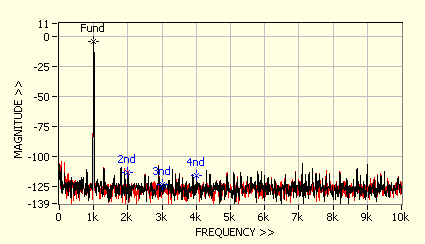

THD @ 1kHz/-10dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00044% @ -10dBFs (Left Channel)
0.00050% @ -10dBFs (Right Channel)

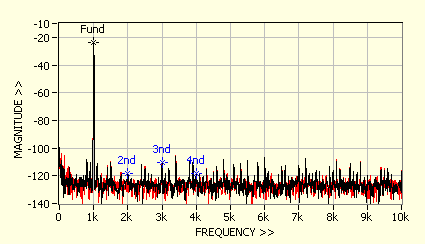

THD @ 1kHz/-30dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00536% @ -30dBFs (Left Channel)
0.00502% @ -30dBFs (Right Channel)

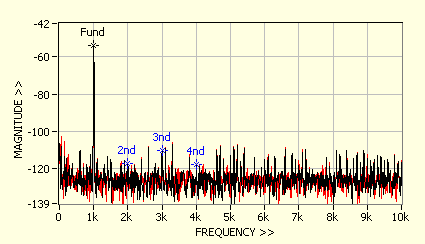

THD @ 1kHz/-60dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.17146% @ -60dBFs (Left Channel)
0.14242% @ -60dBFs (Right Channel)

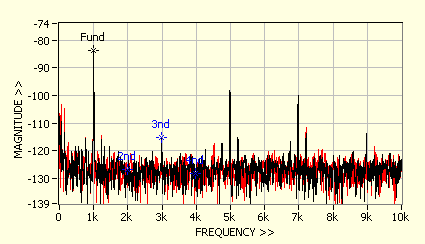

THD @ 1kHz/-90dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
2.85187% @ -89dBFs (Left Channel)
2.27444% @ -89dBFs (Right Channel)

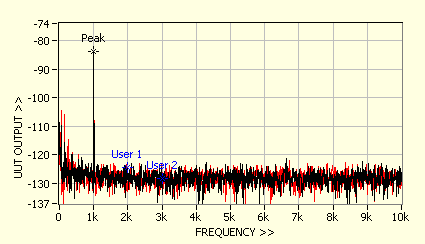

LINEARITY -88.98dB @ 1kHz PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-89.4dB (Peak = -83.19dBV or 0.1mVrms) (Left Channel)
-89.4dB (Peak = -83.14dBV or 0.1mVrms) (Right Channel)
PEAK OUTPUT LEVEL @ 20kHz PASS
Output Level achieved (re. 20000Hz into 8000.0ohm) =
2.06V (Peak = 6.28dBV or 2060.1mVrms) (Left Channel)
2.06V (Peak = 6.29dBV or 2063.6mVrms) (Right Channel)
(dBV level now set as 0dB reference)

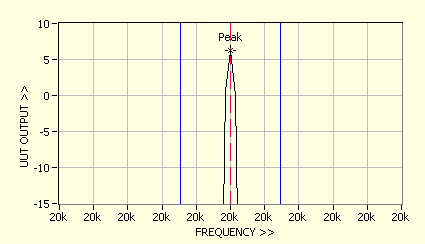

CLOCK DEVIATION PASS
Crystal Clock Stability (re. 20000Hz into 8000ohm) =
-3.15ppm re. 6.28dBV (Left Channel)
-3.15ppm re. 6.29dBV (Right Channel)

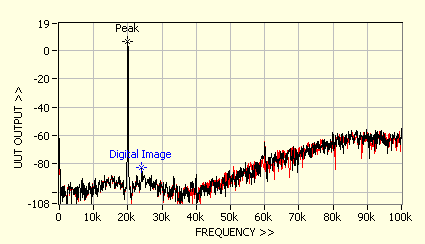

STOPBAND REJECTION PASS
Relative Level of 24100Hz (re. 20000Hz into 8000.0ohm) =
-89.0dB (Peak = 6.28dBV or 2060.0mVrms) (Left Channel)
-88.9dB (Peak = 6.29dBV or 2063.6mVrms) (Right Channel)

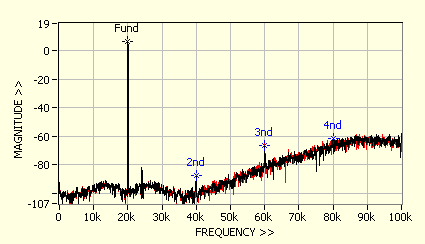

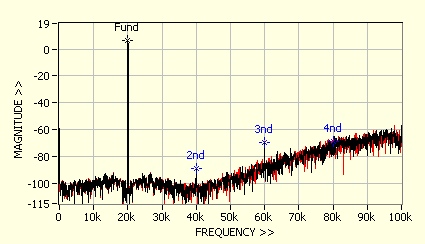

THD @ 20kHz/0dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
0.04933% @ 0dBFs (Left Channel)
0.04776% @ 0dBFs (Right Channel)

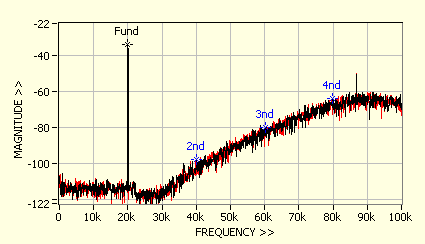

THD @ 20kHz/-40dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
3.37564% @ -40dBFs (Left Channel)
3.16115% @ -40dBFs (Right Channel)

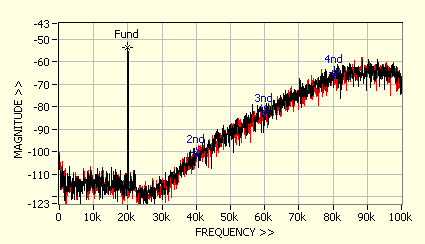

THD @ 20kHz/-60dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
28.57796% @ -60dBFs (Left Channel)
32.07553% @ -60dBFs (Right Channel)

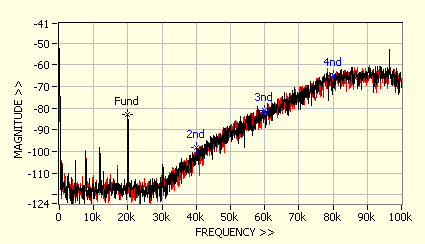

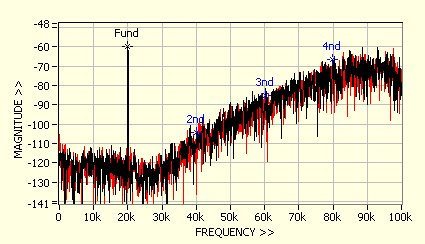

THD @ 20kHz/-90dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
50.10836% @ -66dBFs (Left Channel)
47.77059% @ -66dBFs (Right Channel)
THD @ 20kHz/-90dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
853.66262% @ -71dBFs (Left Channel)
948.32211% @ -70dBFs (Right Channel)
LINEARITY -88.98dB @ 20kHz PASS
Output Level achieved (re. 20000Hz into 8000.0ohm) =
-89.5dB (Peak = -83.23dBV or 0.1mVrms) (Left Channel)
-89.4dB (Peak = -83.11dBV or 0.1mVrms) (Right Channel)

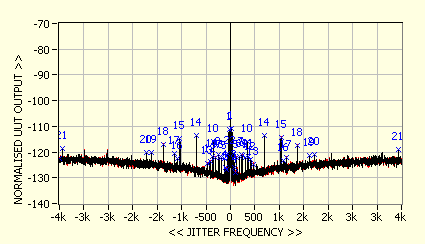

TOTAL JITTER PASS
Total correlated Jitter (re. -3dBFs into 8000ohm) =
318psec (Left Channel)
323psec (Right Channel)
Analysis:
| 159psec @ 30Hz | 54psec @ 60Hz | 28psec @ 89Hz | 26psec @ 100Hz |
| 44psec @ 120Hz | 46psec @ 180Hz | 48psec @ 230Hz | 51psec @ 239Hz |
| 45psec @ 300Hz | 91psec @ 344Hz | 47psec @ 360Hz | 39psec @ 419Hz |
| 34psec @ 479Hz | 120psec @ 689Hz | 110psec @ 1034Hz | 42psec @ 1079Hz |
| 50psec @ 1149Hz | 80psec @ 1378Hz | 54psec @ 1608Hz | 56psec @ 1723Hz |
| 67psec @ 3445Hz |
(Left Channel)
| 159psec @ 30Hz | 55psec @ 60Hz | 29psec @ 90Hz | 25psec @ 100Hz |
| 45psec @ 120Hz | 45psec @ 180Hz | 47psec @ 230Hz | 51psec @ 239Hz |
| 45psec @ 300Hz | 91psec @ 344Hz | 47psec @ 360Hz | 41psec @ 420Hz |
| 36psec @ 479Hz | 119psec @ 689Hz | 111psec @ 1034Hz | 42psec @ 1079Hz |
| 50psec @ 1149Hz | 82psec @ 1378Hz | 54psec @ 1608Hz | 54psec @ 1723Hz |
| 49psec @ 2034Hz | 67psec @ 3445Hz |
(Right Channel)

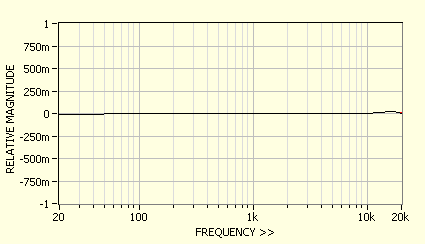

FREQUENCY RESPONSE PASS
Response achieved (re. -1.0dBV into 8000.0ohm) =
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.01dB @ 47Hz | -0.00dB @ 53Hz | -0.00dB @ 59Hz | -0.00dB @ 66Hz |
| -0.00dB @ 74Hz | -0.00dB @ 83Hz | -0.00dB @ 94Hz | -0.00dB @ 105Hz |
| -0.00dB @ 118Hz | -0.00dB @ 132Hz | -0.00dB @ 149Hz | -0.00dB @ 167Hz |
| -0.00dB @ 187Hz | 0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | -0.00dB @ 530Hz | 0.00dB @ 590Hz | -0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| -0.00dB @ 1890Hz | 0.00dB @ 2120Hz | 0.00dB @ 2380Hz | 0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.00dB @ 3360Hz | 0.00dB @ 3780Hz | 0.00dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | -0.00dB @ 6700Hz |
| 0.00dB @ 7600Hz | 0.00dB @ 8500Hz | 0.00dB @ 9500Hz | 0.00dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.01dB @ 13500Hz | 0.02dB @ 15100Hz | 0.02dB @ 17000Hz |
| 0.01dB @ 19000Hz | 0.01dB @ 20000Hz |
(Left Channel)
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.01dB @ 47Hz | -0.00dB @ 53Hz | -0.00dB @ 59Hz | -0.00dB @ 66Hz |
| -0.00dB @ 74Hz | -0.00dB @ 83Hz | -0.00dB @ 94Hz | -0.00dB @ 105Hz |
| -0.00dB @ 118Hz | -0.00dB @ 132Hz | -0.00dB @ 149Hz | -0.00dB @ 167Hz |
| -0.00dB @ 187Hz | 0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | -0.00dB @ 530Hz | 0.00dB @ 590Hz | -0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| -0.00dB @ 1890Hz | 0.00dB @ 2120Hz | 0.00dB @ 2380Hz | 0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.00dB @ 3360Hz | 0.00dB @ 3780Hz | 0.00dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | 0.00dB @ 6700Hz |
| 0.00dB @ 7600Hz | 0.00dB @ 8500Hz | 0.00dB @ 9500Hz | 0.00dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.01dB @ 13500Hz | 0.02dB @ 15100Hz | 0.02dB @ 17000Hz |
| 0.02dB @ 19000Hz | 0.01dB @ 20000Hz |
(Right Channel)

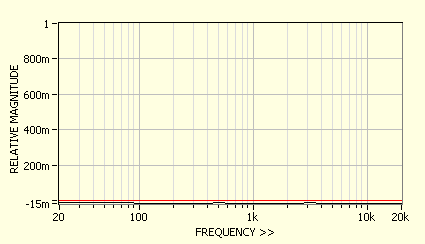

FREQUENCY BALANCE PASS
Left/Right Channel Balance (re. -1.0dBV into 8000.0ohm) =
| 0.01dB @ 20Hz | 0.01dB @ 25Hz | 0.01dB @ 32Hz | 0.01dB @ 40Hz |
| 0.01dB @ 50Hz | 0.01dB @ 63Hz | 0.01dB @ 80Hz | 0.01dB @ 100Hz |
| 0.01dB @ 125Hz | 0.01dB @ 160Hz | 0.01dB @ 200Hz | 0.01dB @ 250Hz |
| 0.01dB @ 315Hz | 0.01dB @ 400Hz | 0.01dB @ 500Hz | 0.01dB @ 630Hz |
| 0.01dB @ 800Hz | 0.01dB @ 1000Hz | 0.01dB @ 1250Hz | 0.01dB @ 1600Hz |
| 0.01dB @ 2000Hz | 0.01dB @ 2500Hz | 0.01dB @ 3150Hz | 0.01dB @ 4000Hz |
| 0.01dB @ 5000Hz | 0.01dB @ 6300Hz | 0.01dB @ 8000Hz | 0.01dB @ 10000Hz |
| 0.01dB @ 12500Hz | 0.02dB @ 16000Hz | 0.02dB @ 20000Hz |

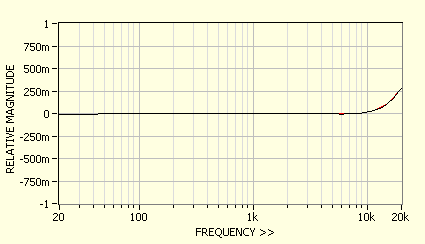

FREQUENCY RESPONSE w EMPHASIS PASS
Response achieved w/emp (re. -3.0dBV into 8000.0ohm) =
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.00dB @ 47Hz | -0.00dB @ 53Hz | -0.00dB @ 59Hz | -0.00dB @ 66Hz |
| -0.00dB @ 74Hz | 0.00dB @ 83Hz | 0.00dB @ 94Hz | 0.00dB @ 105Hz |
| 0.00dB @ 118Hz | 0.00dB @ 132Hz | 0.00dB @ 149Hz | 0.00dB @ 167Hz |
| 0.00dB @ 187Hz | 0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | -0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| -0.00dB @ 1890Hz | -0.00dB @ 2120Hz | -0.00dB @ 2380Hz | -0.00dB @ 2670Hz |
| -0.00dB @ 3000Hz | -0.00dB @ 3360Hz | -0.00dB @ 3780Hz | -0.00dB @ 4240Hz |
| -0.00dB @ 4760Hz | -0.00dB @ 5300Hz | -0.01dB @ 6000Hz | -0.00dB @ 6700Hz |
| -0.00dB @ 7600Hz | -0.00dB @ 8500Hz | 0.01dB @ 9500Hz | 0.02dB @ 10700Hz |
| 0.04dB @ 12000Hz | 0.07dB @ 13500Hz | 0.11dB @ 15100Hz | 0.17dB @ 17000Hz |
| 0.24dB @ 19000Hz | 0.28dB @ 20000Hz |
(Left Channel)
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.00dB @ 47Hz | -0.00dB @ 53Hz | -0.00dB @ 59Hz | -0.00dB @ 66Hz |
| -0.00dB @ 74Hz | 0.00dB @ 83Hz | 0.00dB @ 94Hz | 0.00dB @ 105Hz |
| 0.00dB @ 118Hz | 0.00dB @ 132Hz | 0.00dB @ 149Hz | 0.00dB @ 167Hz |
| 0.00dB @ 187Hz | 0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| -0.00dB @ 1890Hz | -0.00dB @ 2120Hz | -0.00dB @ 2380Hz | -0.00dB @ 2670Hz |
| -0.00dB @ 3000Hz | -0.00dB @ 3360Hz | -0.00dB @ 3780Hz | -0.00dB @ 4240Hz |
| -0.00dB @ 4760Hz | -0.00dB @ 5300Hz | -0.01dB @ 6000Hz | -0.00dB @ 6700Hz |
| -0.00dB @ 7600Hz | 0.00dB @ 8500Hz | 0.01dB @ 9500Hz | 0.02dB @ 10700Hz |
| 0.05dB @ 12000Hz | 0.07dB @ 13500Hz | 0.11dB @ 15100Hz | 0.17dB @ 17000Hz |
| 0.24dB @ 19000Hz | 0.28dB @ 20000Hz |
(Right Channel)
CROSSTALK @ 1kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =
CROSSTALK @ 20kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =

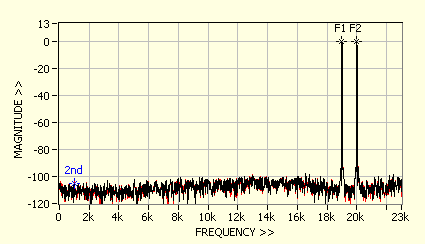

INTERMODULATION @ 0dBFs PASS
IMD achieved into 8000.0ohm (2nd-order) re. 19000/20000Hz =
0.00029% @ 0dBFs (Left Channel)
0.00033% @ 0dBFs (Right Channel)
SACD Dialogue PASS
Instructions completed by operator.

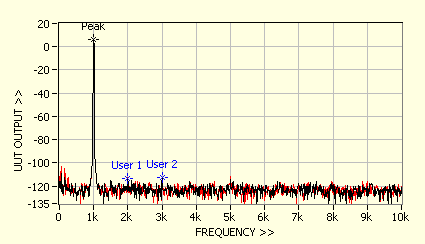

SACD Reference Level PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
2.05V (Peak = 6.25dBV or 2054.1mVrms) (Left Channel)
2.06V (Peak = 6.27dBV or 2057.2mVrms) (Right Channel)
(dBV level now set as 0dB reference)

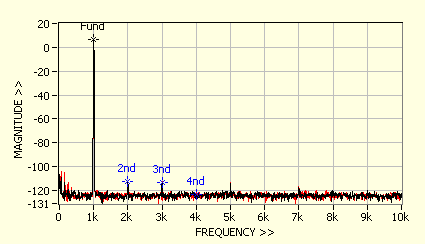

SACD Distortion @ 1kHz PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 1000Hz =
0.00016% @ 0.0dB (Left Channel)
0.00015% @ 0.0dB (Right Channel)

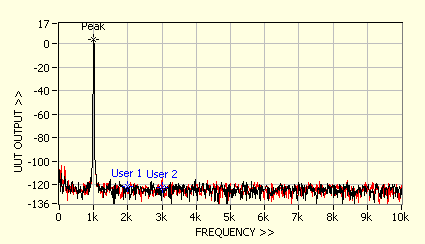

Reset SACD Reference Level PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
1.45V (Peak = 3.25dBV or 1454.2mVrms) (Left Channel)
1.46V (Peak = 3.27dBV or 1456.4mVrms) (Right Channel)
(dBV level now set as 0dB reference)

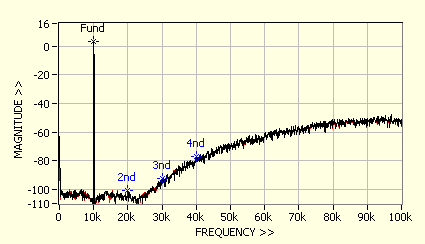

SACD Distortion @ 10kHz PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 10000Hz =
0.01034% @ -0.0dB (Left Channel)
0.01035% @ -0.0dB (Right Channel)

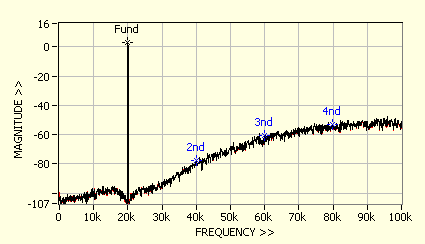

SACD Distortion @ 20kHz PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 20000Hz =
0.18428% @ -0.1dB (Left Channel)
0.18077% @ -0.1dB (Right Channel)

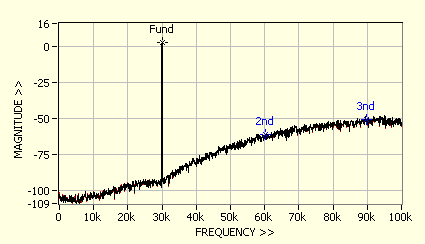

SACD Distortion @ 30kHz PASS
*Test result is not used in UUT evaluation.
THD achieved into 8000.0ohm (2nd-3rd harmonics) re. 30000Hz =
0.23493% @ -0.2dB (Left Channel)
0.22939% @ -0.2dB (Right Channel)

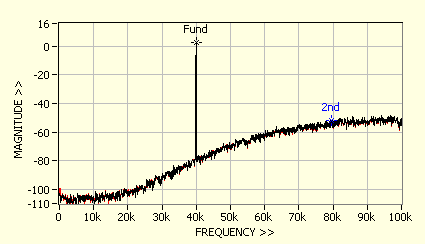

SACD Distortion @ 40kHz PASS
*Test result is not used in UUT evaluation.
THD achieved into 8000.0ohm (2nd harmonic) re. 40000Hz =
0.19518% @ -0.4dB (Left Channel)
0.19056% @ -0.4dB (Right Channel)

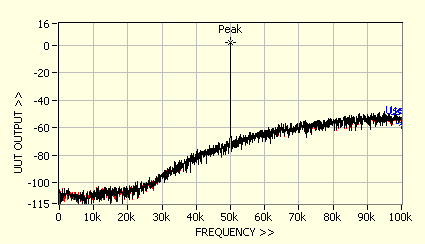

SACD Level @ 50kHz PASS
Output Level achieved (re. 50000Hz into 8000.0ohm) =
-0.8dB (Peak = 2.44dBV or 1324.8mVrms) (Left Channel)
-0.9dB (Peak = 2.41dBV or 1320.5mVrms) (Right Channel)

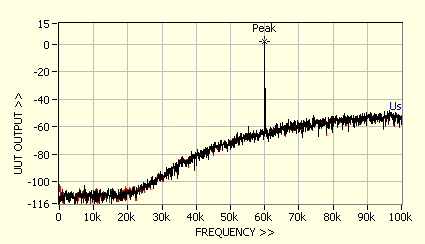

SACD Level @ 60kHz PASS
Output Level achieved (re. 60000Hz into 8000.0ohm) =
-1.4dB (Peak = 1.84dBV or 1235.3mVrms) (Left Channel)
-1.5dB (Peak = 1.77dBV or 1225.6mVrms) (Right Channel)

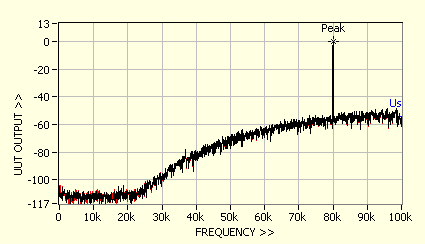

SACD Level @ 80kHz PASS
Output Level achieved (re. 80000Hz into 8000.0ohm) =
-3.4dB (Peak = -0.11dBV or 987.9mVrms) (Left Channel)
-3.5dB (Peak = -0.27dBV or 969.4mVrms) (Right Channel)

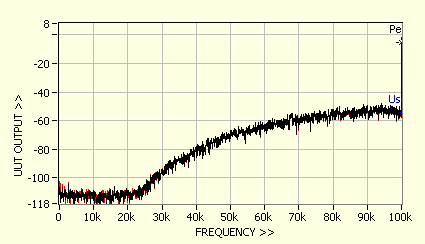

SACD Level @ 100kHz PASS
Output Level achieved (re. 100000Hz into 8000.0ohm) =
-8.3dB (Peak = -5.00dBV or 562.5mVrms) (Left Channel)
-8.5dB (Peak = -5.24dBV or 547.3mVrms) (Right Channel)

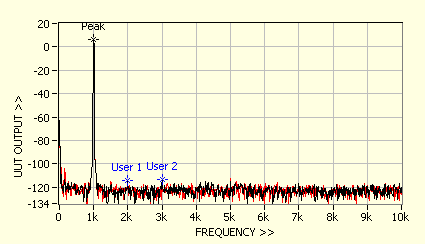

Reset SACD Reference Level to 0dBFs PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
2.05V (Peak = 6.25dBV or 2054.0mVrms) (Left Channel)
2.06V (Peak = 6.26dBV or 2057.0mVrms) (Right Channel)
(dBV level now set as 0dB reference)
SACD Linearity @ -90dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-90.0dB (Peak = -83.72dBV or 0.1mVrms) (Left Channel)
-90.0dB (Peak = -83.74dBV or 0.1mVrms) (Right Channel)

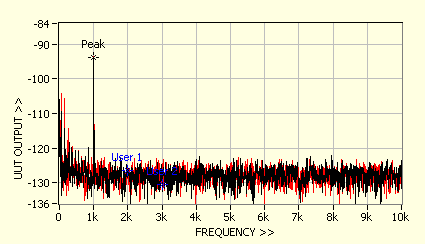

SACD Linearity @ -100dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-100.0dB (Peak = -93.72dBV or 0.0mVrms) (Left Channel)
-99.9dB (Peak = -93.67dBV or 0.0mVrms) (Right Channel)

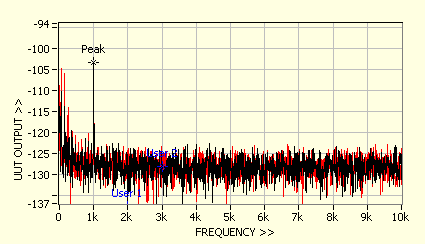

SACD Linearity @ -110dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-109.6dB (Peak = -103.33dBV or 0.0mVrms) (Left Channel)
-109.9dB (Peak = -103.61dBV or 0.0mVrms) (Right Channel)

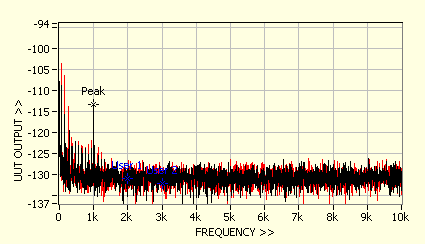

SACD Linearity @ -120dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-119.6dB (Peak = -113.35dBV or 0.0mVrms) (Left Channel)
-120.2dB (Peak = -113.92dBV or 0.0mVrms) (Right Channel)

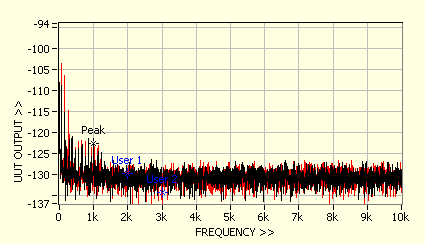

SACD Linearity @ -130dB PASS
Output Level achieved (re. 1000Hz into 8000.0ohm) =
-127.8dB (Peak = -121.54dBV or 0.0mVrms) (Left Channel)
-128.4dB (Peak = -122.11dBV or 0.0mVrms) (Right Channel)

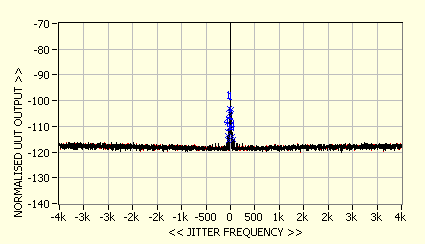

SACD Jitter PASS
Total correlated Jitter (re. 0dBFs into 8000ohm) =
462psec (Left Channel)
462psec (Right Channel)
Analysis:
| 401psec @ 12Hz | 170psec @ 30Hz | 107psec @ 46Hz | 111psec @ 58Hz |
(Left Channel)
| 402psec @ 12Hz | 169psec @ 30Hz | 106psec @ 46Hz | 111psec @ 58Hz |
(Right Channel)
SACD Crosstalk @ 1kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =
SACD Crosstalk @ 20kHz PASS
Channel Crosstalk (re. -1.0dBV into 8000.0ohm, Left Channel on Right Channel) =
SACD Crosstalk @ 50kHz PASS
Channel Crosstalk (re. -2.0dBV into 8000.0ohm, Left Channel on Right Channel) =
192kHz Dialogue PASS
Instructions completed by operator.

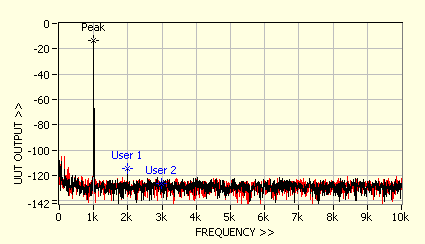

Set 192kHz Reference Level PASS
Output Level achieved (re. 997Hz into 8000.0ohm) =
206mV (Peak = -13.74dBV or 205.7mVrms) (Left Channel)
206mV (Peak = -13.72dBV or 206.0mVrms) (Right Channel)
(dBV level now set as 0dB reference)

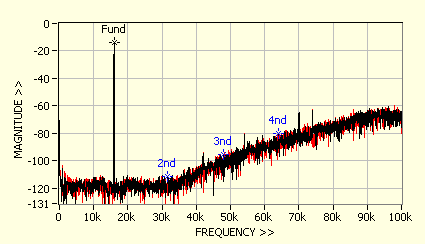

Distortion at 16kHz @ -20dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 16001Hz =
0.05250% @ 0dBFs (Left Channel)
0.04213% @ 0dBFs (Right Channel)
Distortion at 31.5kHz @ -20dBFs PASS
THD achieved into 8000.0ohm (2nd-3rd harmonics) re. 31511Hz =
0.48662% @ 0dBFs (Left Channel)
0.23987% @ 0dBFs (Right Channel)

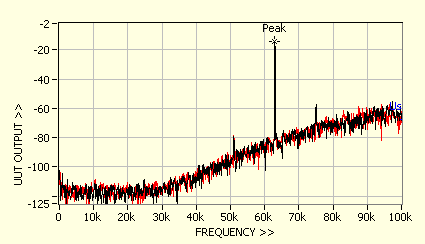

Check Level at 63kHz PASS
Output Level achieved (re. 62989Hz into 8000.0ohm) =
-0.9dB (Peak = -14.59dBV or 186.3mVrms) (Left Channel)
-1.0dB (Peak = -14.68dBV or 184.6mVrms) (Right Channel)

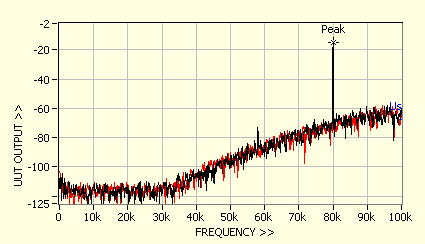

Check Level at 80kHz PASS
Output Level achieved (re. 79999Hz into 8000.0ohm) =
-1.5dB (Peak = -15.20dBV or 173.8mVrms) (Left Channel)
-1.6dB (Peak = -15.36dBV or 170.6mVrms) (Right Channel)
96kHz Dialogue PASS

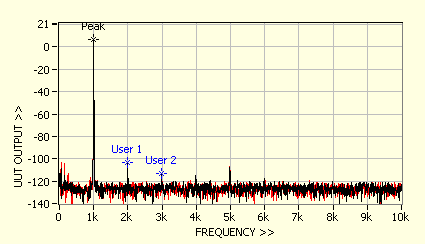

Set 96kHz Reference Level PASS
Output Level achieved (re. 997Hz into 8000.0ohm) =
2053mV (Peak = 6.25dBV or 2053.2mVrms) (Left Channel)
2056mV (Peak = 6.26dBV or 2056.3mVrms) (Right Channel)
(dBV level now set as 0dB reference)
Distortion at 20kHz @ 0dBFs PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 19997Hz =
0.02484% @ 0dBFs (Left Channel)
0.02813% @ 0dBFs (Right Channel)

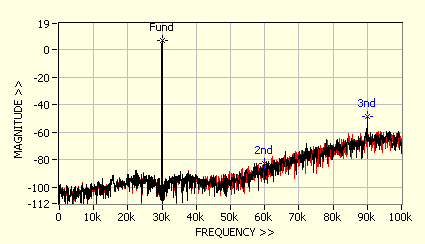

Distortion at 30kHz @ 0dBFs PASS
THD achieved into 8000.0ohm (2nd-3rd harmonics) re. 29999Hz =
0.17148% @ 0dBFs (Left Channel)
0.16416% @ 0dBFs (Right Channel)

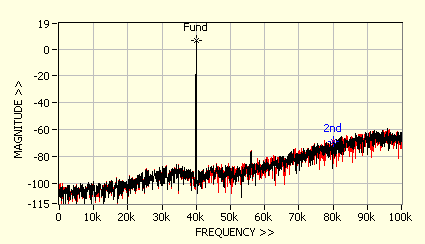

Distortion at 40kHz @ 0dBFs PASS
THD achieved into 8000.0ohm (2nd harmonic) re. 39997Hz =
0.01741% @ 0dBFs (Left Channel)
0.02192% @ 0dBFs (Right Channel)

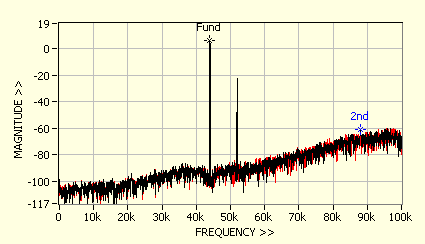

Distortion at 44kHz @ 0dBFs PASS
THD achieved into 8000.0ohm (2nd harmonic) re. 43997Hz =
0.04560% @ 0dBFs (Left Channel)
0.03096% @ 0dBFs (Right Channel)
Dolby Dialogue PASS
Instructions completed by operator.

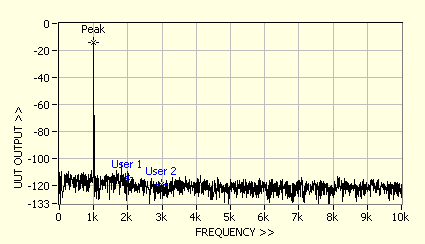

Dolby Reference Level at 1kHz PASS
Output Level achieved (re. 997Hz into 8000.0ohm) =
-13.75dBV (Peak = -13.75dBV or 205.3mVrms) (Left Channel)
(dBV level now set as 0dB reference)
Speaker size Dialogue PASS
Instructions completed by operator.
Main Channel Frequency Responses PASS
Response achieved (re. 0.0dBV into 8000.0ohm) =
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.00dB @ 47Hz | -0.00dB @ 53Hz | -0.00dB @ 59Hz | -0.00dB @ 66Hz |
| -0.00dB @ 74Hz | -0.00dB @ 83Hz | -0.00dB @ 94Hz | 0.00dB @ 105Hz |
| 0.00dB @ 118Hz | 0.00dB @ 132Hz | 0.00dB @ 149Hz | 0.00dB @ 167Hz |
| 0.01dB @ 187Hz | -0.01dB @ 210Hz | -0.00dB @ 236Hz | -0.00dB @ 265Hz |
| -0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.01dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.01dB @ 940Hz | 0.01dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| 0.00dB @ 1890Hz | -0.00dB @ 2120Hz | -0.00dB @ 2380Hz | 0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.00dB @ 3360Hz | 0.00dB @ 3780Hz | 0.00dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | 0.00dB @ 6700Hz |
| 0.00dB @ 7600Hz | 0.00dB @ 8500Hz | 0.00dB @ 9500Hz | 0.01dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.02dB @ 13500Hz | 0.02dB @ 15100Hz | 0.03dB @ 17000Hz |
| 0.03dB @ 19000Hz | 0.03dB @ 20000Hz |
(Left Channel)
| 0.00dB @ 20Hz | 0.00dB @ 21Hz | 0.00dB @ 23Hz | 0.01dB @ 26Hz |
| 0.01dB @ 30Hz | 0.01dB @ 33Hz | 0.01dB @ 37Hz | 0.01dB @ 42Hz |
| 0.01dB @ 47Hz | 0.01dB @ 53Hz | 0.01dB @ 59Hz | 0.01dB @ 66Hz |
| 0.01dB @ 74Hz | 0.01dB @ 83Hz | 0.01dB @ 94Hz | 0.01dB @ 105Hz |
| 0.01dB @ 118Hz | 0.02dB @ 132Hz | 0.01dB @ 149Hz | 0.02dB @ 167Hz |
| 0.02dB @ 187Hz | 0.00dB @ 210Hz | 0.01dB @ 236Hz | 0.01dB @ 265Hz |
| 0.01dB @ 297Hz | 0.01dB @ 334Hz | 0.02dB @ 375Hz | 0.02dB @ 420Hz |
| 0.02dB @ 472Hz | 0.01dB @ 530Hz | 0.02dB @ 590Hz | 0.02dB @ 670Hz |
| 0.02dB @ 750Hz | 0.02dB @ 840Hz | 0.02dB @ 940Hz | 0.02dB @ 1060Hz |
| 0.02dB @ 1190Hz | 0.01dB @ 1330Hz | 0.01dB @ 1500Hz | 0.01dB @ 1680Hz |
| 0.01dB @ 1890Hz | 0.01dB @ 2120Hz | 0.01dB @ 2380Hz | 0.02dB @ 2670Hz |
| 0.01dB @ 3000Hz | 0.01dB @ 3360Hz | 0.01dB @ 3780Hz | 0.01dB @ 4240Hz |
| 0.01dB @ 4760Hz | 0.01dB @ 5300Hz | 0.01dB @ 6000Hz | 0.02dB @ 6700Hz |
| 0.02dB @ 7600Hz | 0.02dB @ 8500Hz | 0.02dB @ 9500Hz | 0.02dB @ 10700Hz |
| 0.02dB @ 12000Hz | 0.03dB @ 13500Hz | 0.04dB @ 15100Hz | 0.04dB @ 17000Hz |
| 0.05dB @ 19000Hz | 0.05dB @ 20000Hz |
(Right Channel)
| -24.11dB @ 20Hz | -24.11dB @ 21Hz | -23.77dB @ 23Hz | -22.74dB @ 26Hz |
| -21.43dB @ 30Hz | -19.43dB @ 33Hz | -17.39dB @ 37Hz | -15.43dB @ 42Hz |
| -13.49dB @ 47Hz | -11.45dB @ 53Hz | -9.75dB @ 59Hz | -8.04dB @ 66Hz |
| -6.43dB @ 74Hz | -4.97dB @ 83Hz | -3.63dB @ 94Hz | -2.64dB @ 105Hz |
| -1.83dB @ 118Hz | -1.25dB @ 132Hz | -0.82dB @ 149Hz | -0.53dB @ 167Hz |
| -0.34dB @ 187Hz | -0.23dB @ 210Hz | -0.18dB @ 236Hz | -0.09dB @ 265Hz |
| -0.06dB @ 297Hz | -0.04dB @ 334Hz | -0.02dB @ 375Hz | -0.02dB @ 420Hz |
| -0.01dB @ 472Hz | -0.01dB @ 530Hz | -0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | -0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| 0.00dB @ 1890Hz | -0.00dB @ 2120Hz | -0.00dB @ 2380Hz | 0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | -0.00dB @ 3360Hz | -0.00dB @ 3780Hz | 0.00dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | 0.01dB @ 6700Hz |
| 0.01dB @ 7600Hz | 0.01dB @ 8500Hz | 0.01dB @ 9500Hz | 0.01dB @ 10700Hz |
| 0.02dB @ 12000Hz | 0.03dB @ 13500Hz | 0.04dB @ 15100Hz | 0.05dB @ 17000Hz |
| 0.05dB @ 19000Hz | 0.05dB @ 20000Hz |
(Centre Channel)
| -0.01dB @ 20Hz | -0.01dB @ 21Hz | -0.01dB @ 23Hz | -0.01dB @ 26Hz |
| -0.01dB @ 30Hz | -0.01dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.01dB @ 47Hz | -0.01dB @ 53Hz | -0.00dB @ 59Hz | -0.00dB @ 66Hz |
| -0.00dB @ 74Hz | -0.00dB @ 83Hz | -0.00dB @ 94Hz | -0.00dB @ 105Hz |
| 0.00dB @ 118Hz | 0.00dB @ 132Hz | -0.00dB @ 149Hz | 0.00dB @ 167Hz |
| 0.00dB @ 187Hz | -0.01dB @ 210Hz | -0.00dB @ 236Hz | -0.00dB @ 265Hz |
| -0.00dB @ 297Hz | -0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.01dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | -0.00dB @ 1500Hz | -0.00dB @ 1680Hz |
| 0.00dB @ 1890Hz | -0.00dB @ 2120Hz | -0.00dB @ 2380Hz | 0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | -0.00dB @ 3360Hz | -0.00dB @ 3780Hz | 0.00dB @ 4240Hz |
| 0.00dB @ 4760Hz | 0.00dB @ 5300Hz | 0.00dB @ 6000Hz | 0.00dB @ 6700Hz |
| 0.01dB @ 7600Hz | 0.00dB @ 8500Hz | 0.01dB @ 9500Hz | 0.01dB @ 10700Hz |
| 0.01dB @ 12000Hz | 0.02dB @ 13500Hz | 0.03dB @ 15100Hz | 0.04dB @ 17000Hz |
| 0.04dB @ 19000Hz | 0.04dB @ 20000Hz |
(Surr Left Channel)
| -0.03dB @ 20Hz | -0.03dB @ 21Hz | -0.03dB @ 23Hz | -0.02dB @ 26Hz |
| -0.02dB @ 30Hz | -0.02dB @ 33Hz | -0.02dB @ 37Hz | -0.02dB @ 42Hz |
| -0.02dB @ 47Hz | -0.02dB @ 53Hz | -0.02dB @ 59Hz | -0.02dB @ 66Hz |
| -0.02dB @ 74Hz | -0.02dB @ 83Hz | -0.02dB @ 94Hz | -0.01dB @ 105Hz |
| -0.01dB @ 118Hz | -0.01dB @ 132Hz | -0.01dB @ 149Hz | -0.01dB @ 167Hz |
| -0.01dB @ 187Hz | -0.02dB @ 210Hz | -0.02dB @ 236Hz | -0.02dB @ 265Hz |
| -0.02dB @ 297Hz | -0.02dB @ 334Hz | -0.01dB @ 375Hz | -0.01dB @ 420Hz |
| -0.01dB @ 472Hz | -0.01dB @ 530Hz | -0.01dB @ 590Hz | -0.01dB @ 670Hz |
| -0.01dB @ 750Hz | -0.01dB @ 840Hz | -0.01dB @ 940Hz | -0.01dB @ 1060Hz |
| -0.01dB @ 1190Hz | -0.01dB @ 1330Hz | -0.02dB @ 1500Hz | -0.01dB @ 1680Hz |
| -0.01dB @ 1890Hz | -0.02dB @ 2120Hz | -0.02dB @ 2380Hz | -0.01dB @ 2670Hz |
| -0.01dB @ 3000Hz | -0.02dB @ 3360Hz | -0.02dB @ 3780Hz | -0.01dB @ 4240Hz |
| -0.02dB @ 4760Hz | -0.02dB @ 5300Hz | -0.01dB @ 6000Hz | -0.01dB @ 6700Hz |
| -0.01dB @ 7600Hz | -0.01dB @ 8500Hz | -0.01dB @ 9500Hz | -0.01dB @ 10700Hz |
| -0.01dB @ 12000Hz | 0.00dB @ 13500Hz | 0.01dB @ 15100Hz | 0.01dB @ 17000Hz |
| 0.02dB @ 19000Hz | 0.02dB @ 20000Hz |
(Surr Right Channel)
Reset Speaker size Dialogue PASS
Instructions completed by operator.

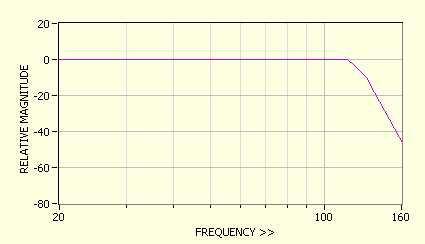

Sub Channel Frequency Response PASS
Response achieved (re. -50.0dBV into 8000.0ohm) =
| -0.21dB @ 20Hz | -0.21dB @ 20Hz | -0.21dB @ 22Hz | -0.21dB @ 23Hz |
| -0.21dB @ 24Hz | -0.21dB @ 26Hz | -0.21dB @ 27Hz | -0.21dB @ 29Hz |
| -0.21dB @ 30Hz | -0.22dB @ 32Hz | -0.22dB @ 34Hz | -0.22dB @ 36Hz |
| -0.23dB @ 38Hz | -0.24dB @ 40Hz | -0.24dB @ 43Hz | -0.25dB @ 46Hz |
| -0.24dB @ 48Hz | -0.24dB @ 51Hz | -0.23dB @ 54Hz | -0.23dB @ 57Hz |
| -0.20dB @ 61Hz | -0.18dB @ 64Hz | -0.16dB @ 68Hz | -0.15dB @ 72Hz |
| -0.17dB @ 77Hz | -0.20dB @ 81Hz | -0.20dB @ 86Hz | -0.19dB @ 91Hz |
| -0.18dB @ 96Hz | -0.18dB @ 102Hz | -0.21dB @ 108Hz | -0.26dB @ 115Hz |
| -4.10dB @ 121Hz | -10.02dB @ 129Hz | -18.26dB @ 136Hz | -28.40dB @ 144Hz |
| -38.16dB @ 153Hz | -47.32dB @ 162Hz |
(LFE Channel)

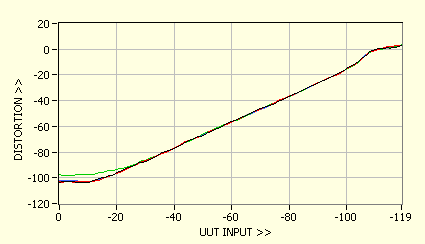

Distortion vs Level PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 4000Hz =
| -103.4dB @ 0.0dBFs | -103.2dB @ -1.0dBFs | -102.8dB @ -2.0dBFs | -102.8dB @ -3.0dBFs |
| -102.9dB @ -4.0dBFs | -103.2dB @ -5.0dBFs | -103.4dB @ -6.0dBFs | -103.9dB @ -7.0dBFs |
| -103.9dB @ -8.0dBFs | -104.0dB @ -9.0dBFs | -103.8dB @ -10.0dBFs | -103.2dB @ -11.0dBFs |
| -102.4dB @ -12.0dBFs | -101.7dB @ -13.0dBFs | -100.9dB @ -14.0dBFs | -100.1dB @ -15.0dBFs |
| -99.4dB @ -16.0dBFs | -98.6dB @ -17.0dBFs | -98.0dB @ -18.0dBFs | -97.2dB @ -19.0dBFs |
| -96.0dB @ -20.0dBFs | -94.9dB @ -21.0dBFs | -94.1dB @ -22.0dBFs | -93.0dB @ -23.0dBFs |
| -91.8dB @ -24.0dBFs | -91.1dB @ -25.0dBFs | -90.1dB @ -26.0dBFs | -89.2dB @ -27.0dBFs |
| -88.4dB @ -28.0dBFs | -87.9dB @ -29.0dBFs | -87.0dB @ -30.0dBFs | -86.3dB @ -31.0dBFs |
| -85.2dB @ -32.0dBFs | -83.9dB @ -33.0dBFs | -82.6dB @ -34.0dBFs | -81.3dB @ -35.0dBFs |
| -80.3dB @ -36.0dBFs | -79.2dB @ -37.0dBFs | -78.4dB @ -38.0dBFs | -77.6dB @ -39.0dBFs |
| -76.8dB @ -40.0dBFs | -75.9dB @ -41.0dBFs | -74.8dB @ -42.0dBFs | -73.7dB @ -43.0dBFs |
| -72.3dB @ -44.0dBFs | -71.3dB @ -45.0dBFs | -70.2dB @ -46.0dBFs | -69.2dB @ -47.0dBFs |
| -68.2dB @ -48.0dBFs | -67.5dB @ -49.0dBFs | -66.9dB @ -50.0dBFs | -65.8dB @ -51.0dBFs |
| -65.0dB @ -52.0dBFs | -64.1dB @ -53.0dBFs | -62.7dB @ -54.0dBFs | -61.4dB @ -55.0dBFs |
| -60.6dB @ -56.0dBFs | -59.1dB @ -57.0dBFs | -58.2dB @ -58.0dBFs | -57.2dB @ -59.0dBFs |
| -56.3dB @ -60.0dBFs | -55.4dB @ -61.0dBFs | -54.7dB @ -62.0dBFs | -53.4dB @ -63.0dBFs |
| -52.5dB @ -64.0dBFs | -51.3dB @ -65.0dBFs | -50.0dB @ -66.0dBFs | -49.0dB @ -67.0dBFs |
| -48.2dB @ -68.0dBFs | -47.3dB @ -69.0dBFs | -46.1dB @ -70.0dBFs | -45.5dB @ -71.0dBFs |
| -44.6dB @ -72.0dBFs | -43.6dB @ -73.0dBFs | -42.8dB @ -74.0dBFs | -42.0dB @ -75.0dBFs |
| -41.0dB @ -76.0dBFs | -39.9dB @ -77.0dBFs | -38.7dB @ -78.0dBFs | -37.7dB @ -79.0dBFs |
| -36.7dB @ -80.0dBFs | -35.5dB @ -81.0dBFs | -34.3dB @ -82.0dBFs | -33.6dB @ -83.0dBFs |
| -32.5dB @ -84.0dBFs | -31.4dB @ -85.0dBFs | -30.3dB @ -86.0dBFs | -29.4dB @ -87.0dBFs |
| -28.3dB @ -88.0dBFs | -27.2dB @ -89.0dBFs | -26.2dB @ -90.0dBFs | -25.4dB @ -91.0dBFs |
| -24.6dB @ -92.0dBFs | -23.4dB @ -93.0dBFs | -22.2dB @ -94.0dBFs | -21.1dB @ -95.0dBFs |
| -20.0dB @ -96.0dBFs | -18.7dB @ -97.0dBFs | -17.4dB @ -98.0dBFs | -16.3dB @ -99.0dBFs |
| -14.9dB @ -100.0dBFs | -13.6dB @ -101.0dBFs | -12.3dB @ -102.0dBFs | -11.3dB @ -103.0dBFs |
| -9.4dB @ -104.0dBFs | -7.4dB @ -105.0dBFs | -5.6dB @ -106.0dBFs | -3.8dB @ -107.0dBFs |
| -2.1dB @ -108.0dBFs | -1.3dB @ -109.0dBFs | -0.4dB @ -110.0dBFs | 0.2dB @ -111.0dBFs |
| 0.7dB @ -112.0dBFs | 0.9dB @ -113.0dBFs | 1.0dB @ -114.0dBFs | 0.9dB @ -115.0dBFs |
| 1.4dB @ -116.0dBFs | 1.6dB @ -117.0dBFs | 2.4dB @ -118.0dBFs | 3.1dB @ -119.0dBFs |
(Left Channel)
| -103.2dB @ 0.0dBFs | -103.4dB @ -1.0dBFs | -103.2dB @ -2.0dBFs | -103.1dB @ -3.0dBFs |
| -103.1dB @ -4.0dBFs | -103.4dB @ -5.0dBFs | -103.0dB @ -6.0dBFs | -103.2dB @ -7.0dBFs |
| -103.0dB @ -8.0dBFs | -103.1dB @ -9.0dBFs | -102.9dB @ -10.0dBFs | -102.9dB @ -11.0dBFs |
| -102.7dB @ -12.0dBFs | -102.4dB @ -13.0dBFs | -101.8dB @ -14.0dBFs | -100.9dB @ -15.0dBFs |
| -100.1dB @ -16.0dBFs | -98.9dB @ -17.0dBFs | -98.2dB @ -18.0dBFs | -97.3dB @ -19.0dBFs |
| -96.5dB @ -20.0dBFs | -95.6dB @ -21.0dBFs | -94.8dB @ -22.0dBFs | -93.6dB @ -23.0dBFs |
| -92.4dB @ -24.0dBFs | -91.4dB @ -25.0dBFs | -90.2dB @ -26.0dBFs | -89.4dB @ -27.0dBFs |
| -88.4dB @ -28.0dBFs | -87.5dB @ -29.0dBFs | -86.7dB @ -30.0dBFs | -85.8dB @ -31.0dBFs |
| -84.7dB @ -32.0dBFs | -83.7dB @ -33.0dBFs | -82.9dB @ -34.0dBFs | -81.9dB @ -35.0dBFs |
| -81.0dB @ -36.0dBFs | -80.1dB @ -37.0dBFs | -79.2dB @ -38.0dBFs | -78.1dB @ -39.0dBFs |
| -76.8dB @ -40.0dBFs | -75.7dB @ -41.0dBFs | -74.3dB @ -42.0dBFs | -72.9dB @ -43.0dBFs |
| -71.6dB @ -44.0dBFs | -70.7dB @ -45.0dBFs | -70.0dB @ -46.0dBFs | -69.3dB @ -47.0dBFs |
| -68.5dB @ -48.0dBFs | -67.6dB @ -49.0dBFs | -66.8dB @ -50.0dBFs | -65.5dB @ -51.0dBFs |
| -64.3dB @ -52.0dBFs | -63.3dB @ -53.0dBFs | -62.4dB @ -54.0dBFs | -61.4dB @ -55.0dBFs |
| -60.5dB @ -56.0dBFs | -59.6dB @ -57.0dBFs | -58.6dB @ -58.0dBFs | -57.7dB @ -59.0dBFs |
| -56.7dB @ -60.0dBFs | -55.8dB @ -61.0dBFs | -54.8dB @ -62.0dBFs | -53.6dB @ -63.0dBFs |
| -52.5dB @ -64.0dBFs | -51.2dB @ -65.0dBFs | -50.0dB @ -66.0dBFs | -49.1dB @ -67.0dBFs |
| -48.4dB @ -68.0dBFs | -47.4dB @ -69.0dBFs | -46.5dB @ -70.0dBFs | -45.6dB @ -71.0dBFs |
| -44.5dB @ -72.0dBFs | -43.4dB @ -73.0dBFs | -42.3dB @ -74.0dBFs | -41.2dB @ -75.0dBFs |
| -40.2dB @ -76.0dBFs | -39.2dB @ -77.0dBFs | -38.3dB @ -78.0dBFs | -37.3dB @ -79.0dBFs |
| -36.4dB @ -80.0dBFs | -35.7dB @ -81.0dBFs | -34.8dB @ -82.0dBFs | -33.7dB @ -83.0dBFs |
| -32.8dB @ -84.0dBFs | -31.7dB @ -85.0dBFs | -30.2dB @ -86.0dBFs | -28.9dB @ -87.0dBFs |
| -27.9dB @ -88.0dBFs | -26.9dB @ -89.0dBFs | -26.0dB @ -90.0dBFs | -25.0dB @ -91.0dBFs |
| -24.1dB @ -92.0dBFs | -23.1dB @ -93.0dBFs | -22.0dB @ -94.0dBFs | -21.0dB @ -95.0dBFs |
| -20.2dB @ -96.0dBFs | -19.3dB @ -97.0dBFs | -17.9dB @ -98.0dBFs | -16.5dB @ -99.0dBFs |
| -15.2dB @ -100.0dBFs | -14.1dB @ -101.0dBFs | -12.8dB @ -102.0dBFs | -11.6dB @ -103.0dBFs |
| -9.9dB @ -104.0dBFs | -7.7dB @ -105.0dBFs | -5.8dB @ -106.0dBFs | -3.7dB @ -107.0dBFs |
| -2.1dB @ -108.0dBFs | -1.6dB @ -109.0dBFs | -1.0dB @ -110.0dBFs | -0.0dB @ -111.0dBFs |
| 0.3dB @ -112.0dBFs | 1.1dB @ -113.0dBFs | 1.9dB @ -114.0dBFs | 2.3dB @ -115.0dBFs |
| 2.3dB @ -116.0dBFs | 2.7dB @ -117.0dBFs | 3.0dB @ -118.0dBFs | 3.0dB @ -119.0dBFs |
(Right Channel)
| -97.6dB @ 0.0dBFs | -98.0dB @ -1.0dBFs | -98.2dB @ -2.0dBFs | -98.2dB @ -3.0dBFs |
| -98.2dB @ -4.0dBFs | -97.9dB @ -5.0dBFs | -97.5dB @ -6.0dBFs | -97.4dB @ -7.0dBFs |
| -97.5dB @ -8.0dBFs | -97.6dB @ -9.0dBFs | -97.6dB @ -10.0dBFs | -97.5dB @ -11.0dBFs |
| -97.1dB @ -12.0dBFs | -96.7dB @ -13.0dBFs | -96.1dB @ -14.0dBFs | -95.8dB @ -15.0dBFs |
| -95.1dB @ -16.0dBFs | -94.7dB @ -17.0dBFs | -94.5dB @ -18.0dBFs | -94.1dB @ -19.0dBFs |
| -93.6dB @ -20.0dBFs | -93.0dB @ -21.0dBFs | -92.6dB @ -22.0dBFs | -91.9dB @ -23.0dBFs |
| -91.2dB @ -24.0dBFs | -90.3dB @ -25.0dBFs | -89.6dB @ -26.0dBFs | -88.7dB @ -27.0dBFs |
| -87.6dB @ -28.0dBFs | -86.9dB @ -29.0dBFs | -86.2dB @ -30.0dBFs | -85.3dB @ -31.0dBFs |
| -84.5dB @ -32.0dBFs | -83.8dB @ -33.0dBFs | -82.9dB @ -34.0dBFs | -81.8dB @ -35.0dBFs |
| -81.0dB @ -36.0dBFs | -80.0dB @ -37.0dBFs | -78.8dB @ -38.0dBFs | -77.8dB @ -39.0dBFs |
| -76.6dB @ -40.0dBFs | -75.4dB @ -41.0dBFs | -74.0dB @ -42.0dBFs | -73.2dB @ -43.0dBFs |
| -72.4dB @ -44.0dBFs | -71.7dB @ -45.0dBFs | -70.8dB @ -46.0dBFs | -69.7dB @ -47.0dBFs |
| -68.7dB @ -48.0dBFs | -67.2dB @ -49.0dBFs | -65.9dB @ -50.0dBFs | -64.7dB @ -51.0dBFs |
| -64.0dB @ -52.0dBFs | -62.9dB @ -53.0dBFs | -61.8dB @ -54.0dBFs | -61.0dB @ -55.0dBFs |
| -60.0dB @ -56.0dBFs | -58.9dB @ -57.0dBFs | -58.2dB @ -58.0dBFs | -57.5dB @ -59.0dBFs |
| -56.7dB @ -60.0dBFs | -55.8dB @ -61.0dBFs | -55.1dB @ -62.0dBFs | -53.9dB @ -63.0dBFs |
| -53.0dB @ -64.0dBFs | -51.7dB @ -65.0dBFs | -50.6dB @ -66.0dBFs | -49.5dB @ -67.0dBFs |
| -48.4dB @ -68.0dBFs | -47.2dB @ -69.0dBFs | -46.3dB @ -70.0dBFs | -45.4dB @ -71.0dBFs |
| -44.3dB @ -72.0dBFs | -43.1dB @ -73.0dBFs | -42.2dB @ -74.0dBFs | -41.2dB @ -75.0dBFs |
| -40.1dB @ -76.0dBFs | -39.4dB @ -77.0dBFs | -38.6dB @ -78.0dBFs | -37.8dB @ -79.0dBFs |
| -36.6dB @ -80.0dBFs | -35.8dB @ -81.0dBFs | -34.8dB @ -82.0dBFs | -34.0dB @ -83.0dBFs |
| -33.0dB @ -84.0dBFs | -31.8dB @ -85.0dBFs | -30.5dB @ -86.0dBFs | -29.2dB @ -87.0dBFs |
| -28.3dB @ -88.0dBFs | -26.8dB @ -89.0dBFs | -26.0dB @ -90.0dBFs | -25.3dB @ -91.0dBFs |
| -24.4dB @ -92.0dBFs | -23.3dB @ -93.0dBFs | -22.2dB @ -94.0dBFs | -21.1dB @ -95.0dBFs |
| -20.1dB @ -96.0dBFs | -18.9dB @ -97.0dBFs | -17.6dB @ -98.0dBFs | -16.6dB @ -99.0dBFs |
| -15.6dB @ -100.0dBFs | -14.4dB @ -101.0dBFs | -13.1dB @ -102.0dBFs | -11.8dB @ -103.0dBFs |
| -10.2dB @ -104.0dBFs | -7.9dB @ -105.0dBFs | -6.0dB @ -106.0dBFs | -3.9dB @ -107.0dBFs |
| -2.5dB @ -108.0dBFs | -1.7dB @ -109.0dBFs | -0.9dB @ -110.0dBFs | -0.1dB @ -111.0dBFs |
| 0.1dB @ -112.0dBFs | 0.8dB @ -113.0dBFs | 1.1dB @ -114.0dBFs | 1.0dB @ -115.0dBFs |
| 1.6dB @ -116.0dBFs | 2.1dB @ -117.0dBFs | 2.4dB @ -118.0dBFs | 3.4dB @ -119.0dBFs |
(Centre Channel)
| -102.5dB @ 0.0dBFs | -102.2dB @ -1.0dBFs | -102.0dB @ -2.0dBFs | -102.0dB @ -3.0dBFs |
| -102.0dB @ -4.0dBFs | -102.3dB @ -5.0dBFs | -102.5dB @ -6.0dBFs | -102.8dB @ -7.0dBFs |
| -102.9dB @ -8.0dBFs | -103.1dB @ -9.0dBFs | -103.1dB @ -10.0dBFs | -102.7dB @ -11.0dBFs |
| -102.3dB @ -12.0dBFs | -101.8dB @ -13.0dBFs | -101.2dB @ -14.0dBFs | -100.5dB @ -15.0dBFs |
| -99.9dB @ -16.0dBFs | -99.0dB @ -17.0dBFs | -98.4dB @ -18.0dBFs | -97.6dB @ -19.0dBFs |
| -96.6dB @ -20.0dBFs | -95.6dB @ -21.0dBFs | -94.6dB @ -22.0dBFs | -93.4dB @ -23.0dBFs |
| -92.3dB @ -24.0dBFs | -91.4dB @ -25.0dBFs | -90.6dB @ -26.0dBFs | -89.4dB @ -27.0dBFs |
| -88.4dB @ -28.0dBFs | -87.6dB @ -29.0dBFs | -86.3dB @ -30.0dBFs | -85.1dB @ -31.0dBFs |
| -84.3dB @ -32.0dBFs | -83.5dB @ -33.0dBFs | -82.4dB @ -34.0dBFs | -81.8dB @ -35.0dBFs |
| -80.5dB @ -36.0dBFs | -79.7dB @ -37.0dBFs | -78.8dB @ -38.0dBFs | -77.8dB @ -39.0dBFs |
| -76.5dB @ -40.0dBFs | -75.7dB @ -41.0dBFs | -74.2dB @ -42.0dBFs | -73.1dB @ -43.0dBFs |
| -72.0dB @ -44.0dBFs | -71.3dB @ -45.0dBFs | -70.5dB @ -46.0dBFs | -69.7dB @ -47.0dBFs |
| -68.5dB @ -48.0dBFs | -67.3dB @ -49.0dBFs | -66.3dB @ -50.0dBFs | -65.1dB @ -51.0dBFs |
| -64.1dB @ -52.0dBFs | -63.3dB @ -53.0dBFs | -62.4dB @ -54.0dBFs | -61.3dB @ -55.0dBFs |
| -60.3dB @ -56.0dBFs | -59.5dB @ -57.0dBFs | -58.6dB @ -58.0dBFs | -57.6dB @ -59.0dBFs |
| -56.5dB @ -60.0dBFs | -55.6dB @ -61.0dBFs | -54.4dB @ -62.0dBFs | -53.4dB @ -63.0dBFs |
| -52.3dB @ -64.0dBFs | -51.5dB @ -65.0dBFs | -50.6dB @ -66.0dBFs | -49.9dB @ -67.0dBFs |
| -48.9dB @ -68.0dBFs | -47.9dB @ -69.0dBFs | -46.9dB @ -70.0dBFs | -46.1dB @ -71.0dBFs |
| -45.0dB @ -72.0dBFs | -43.9dB @ -73.0dBFs | -42.8dB @ -74.0dBFs | -41.7dB @ -75.0dBFs |
| -40.6dB @ -76.0dBFs | -39.7dB @ -77.0dBFs | -38.7dB @ -78.0dBFs | -37.9dB @ -79.0dBFs |
| -36.9dB @ -80.0dBFs | -35.9dB @ -81.0dBFs | -34.6dB @ -82.0dBFs | -33.8dB @ -83.0dBFs |
| -32.6dB @ -84.0dBFs | -31.6dB @ -85.0dBFs | -30.6dB @ -86.0dBFs | -29.5dB @ -87.0dBFs |
| -28.5dB @ -88.0dBFs | -27.3dB @ -89.0dBFs | -26.3dB @ -90.0dBFs | -25.1dB @ -91.0dBFs |
| -24.1dB @ -92.0dBFs | -23.2dB @ -93.0dBFs | -22.2dB @ -94.0dBFs | -21.1dB @ -95.0dBFs |
| -20.2dB @ -96.0dBFs | -19.2dB @ -97.0dBFs | -17.9dB @ -98.0dBFs | -16.6dB @ -99.0dBFs |
| -15.5dB @ -100.0dBFs | -14.3dB @ -101.0dBFs | -12.8dB @ -102.0dBFs | -11.4dB @ -103.0dBFs |
| -9.3dB @ -104.0dBFs | -7.3dB @ -105.0dBFs | -5.2dB @ -106.0dBFs | -3.2dB @ -107.0dBFs |
| -1.4dB @ -108.0dBFs | -0.8dB @ -109.0dBFs | -0.0dB @ -110.0dBFs | 0.4dB @ -111.0dBFs |
| 0.8dB @ -112.0dBFs | 1.0dB @ -113.0dBFs | 1.2dB @ -114.0dBFs | 1.4dB @ -115.0dBFs |
| 1.8dB @ -116.0dBFs | 1.9dB @ -117.0dBFs | 2.7dB @ -118.0dBFs | 2.8dB @ -119.0dBFs |
(Surr Left Channel)
| -102.9dB @ 0.0dBFs | -102.7dB @ -1.0dBFs | -102.4dB @ -2.0dBFs | -102.5dB @ -3.0dBFs |
| -102.4dB @ -4.0dBFs | -102.8dB @ -5.0dBFs | -103.0dB @ -6.0dBFs | -103.3dB @ -7.0dBFs |
| -103.3dB @ -8.0dBFs | -103.5dB @ -9.0dBFs | -103.3dB @ -10.0dBFs | -102.8dB @ -11.0dBFs |
| -102.5dB @ -12.0dBFs | -102.1dB @ -13.0dBFs | -101.4dB @ -14.0dBFs | -100.7dB @ -15.0dBFs |
| -99.9dB @ -16.0dBFs | -98.9dB @ -17.0dBFs | -98.1dB @ -18.0dBFs | -97.2dB @ -19.0dBFs |
| -96.2dB @ -20.0dBFs | -95.3dB @ -21.0dBFs | -94.5dB @ -22.0dBFs | -93.4dB @ -23.0dBFs |
| -92.3dB @ -24.0dBFs | -91.6dB @ -25.0dBFs | -90.6dB @ -26.0dBFs | -89.7dB @ -27.0dBFs |
| -88.7dB @ -28.0dBFs | -87.7dB @ -29.0dBFs | -86.4dB @ -30.0dBFs | -85.4dB @ -31.0dBFs |
| -84.1dB @ -32.0dBFs | -83.2dB @ -33.0dBFs | -82.4dB @ -34.0dBFs | -81.5dB @ -35.0dBFs |
| -80.5dB @ -36.0dBFs | -79.7dB @ -37.0dBFs | -78.8dB @ -38.0dBFs | -77.8dB @ -39.0dBFs |
| -76.9dB @ -40.0dBFs | -75.9dB @ -41.0dBFs | -74.7dB @ -42.0dBFs | -73.6dB @ -43.0dBFs |
| -72.5dB @ -44.0dBFs | -71.6dB @ -45.0dBFs | -70.5dB @ -46.0dBFs | -69.7dB @ -47.0dBFs |
| -68.5dB @ -48.0dBFs | -67.5dB @ -49.0dBFs | -66.5dB @ -50.0dBFs | -65.5dB @ -51.0dBFs |
| -64.5dB @ -52.0dBFs | -63.6dB @ -53.0dBFs | -62.4dB @ -54.0dBFs | -61.3dB @ -55.0dBFs |
| -60.2dB @ -56.0dBFs | -59.0dB @ -57.0dBFs | -58.1dB @ -58.0dBFs | -57.5dB @ -59.0dBFs |
| -56.4dB @ -60.0dBFs | -55.5dB @ -61.0dBFs | -54.8dB @ -62.0dBFs | -53.7dB @ -63.0dBFs |
| -52.4dB @ -64.0dBFs | -51.2dB @ -65.0dBFs | -50.3dB @ -66.0dBFs | -49.3dB @ -67.0dBFs |
| -48.2dB @ -68.0dBFs | -47.4dB @ -69.0dBFs | -46.6dB @ -70.0dBFs | -45.6dB @ -71.0dBFs |
| -44.5dB @ -72.0dBFs | -43.8dB @ -73.0dBFs | -42.8dB @ -74.0dBFs | -41.6dB @ -75.0dBFs |
| -40.6dB @ -76.0dBFs | -39.7dB @ -77.0dBFs | -38.5dB @ -78.0dBFs | -37.6dB @ -79.0dBFs |
| -36.9dB @ -80.0dBFs | -36.0dB @ -81.0dBFs | -34.9dB @ -82.0dBFs | -33.9dB @ -83.0dBFs |
| -32.8dB @ -84.0dBFs | -31.7dB @ -85.0dBFs | -30.3dB @ -86.0dBFs | -29.1dB @ -87.0dBFs |
| -28.2dB @ -88.0dBFs | -27.0dB @ -89.0dBFs | -26.0dB @ -90.0dBFs | -25.1dB @ -91.0dBFs |
| -24.2dB @ -92.0dBFs | -23.0dB @ -93.0dBFs | -22.1dB @ -94.0dBFs | -21.0dB @ -95.0dBFs |
| -19.9dB @ -96.0dBFs | -19.0dB @ -97.0dBFs | -17.9dB @ -98.0dBFs | -16.7dB @ -99.0dBFs |
| -15.5dB @ -100.0dBFs | -14.3dB @ -101.0dBFs | -12.8dB @ -102.0dBFs | -11.6dB @ -103.0dBFs |
| -9.7dB @ -104.0dBFs | -7.5dB @ -105.0dBFs | -5.3dB @ -106.0dBFs | -3.9dB @ -107.0dBFs |
| -1.8dB @ -108.0dBFs | -1.1dB @ -109.0dBFs | -0.7dB @ -110.0dBFs | -0.4dB @ -111.0dBFs |
| 0.1dB @ -112.0dBFs | 0.4dB @ -113.0dBFs | 0.7dB @ -114.0dBFs | 1.2dB @ -115.0dBFs |
| 1.7dB @ -116.0dBFs | 1.9dB @ -117.0dBFs | 2.4dB @ -118.0dBFs | 3.2dB @ -119.0dBFs |
(Surr Right Channel)

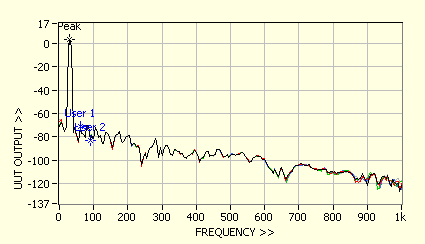

Dolby Reference Level at 30Hz PASS
Output Level achieved (re. 30Hz into 8000.0ohm) =
3.24dBV (Peak = 3.24dBV or 1452.2mVrms) (Left Channel)
3.25dBV (Peak = 3.25dBV or 1454.3mVrms) (Right Channel)
3.23dBV (Peak = 3.23dBV or 1451.1mVrms) (Centre Channel)
3.24dBV (Peak = 3.24dBV or 1452.0mVrms) (Surr Left Channel)
3.23dBV (Peak = 3.23dBV or 1449.9mVrms) (Surr Right Channel)
(dBV level now set as 0dB reference)

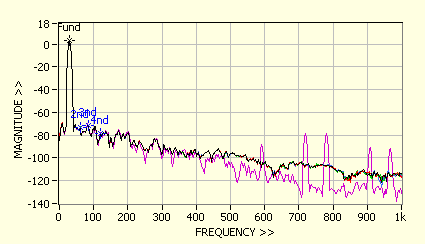

Bass Management - All Large PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02481% @ 0.0dB (Left Channel)
0.02483% @ 0.0dB (Right Channel)
0.02496% @ 0.0dB (Centre Channel)
0.02483% @ 0.0dB (Surr Left Channel)
0.02488% @ 0.0dB (Surr Right Channel)
0.02643% @ 0.0dB (LFE Channel)

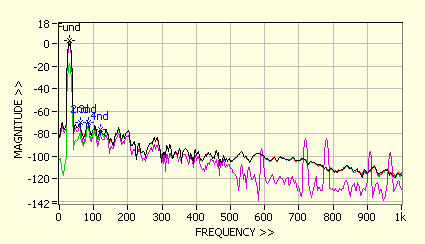

Bass Management - Centre Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.03351% @ 0.0dB (Left Channel)
0.03352% @ 0.0dB (Right Channel)
0.20499% @ -21.1dB (Centre Channel)
0.03334% @ 0.0dB (Surr Left Channel)
0.03341% @ 0.0dB (Surr Right Channel)
0.03186% @ -2.8dB (LFE Channel)

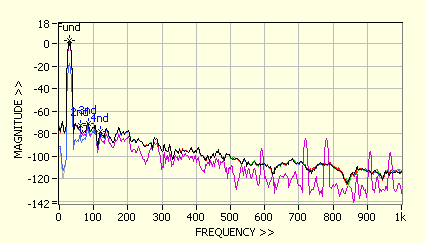

Bass Management - Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02686% @ 0.0dB (Left Channel)
0.02685% @ 0.0dB (Right Channel)
0.02737% @ 0.0dB (Centre Channel)
0.16866% @ -21.1dB (Surr Left Channel)
0.16877% @ -21.1dB (Surr Right Channel)
0.02198% @ -1.0dB (LFE Channel)

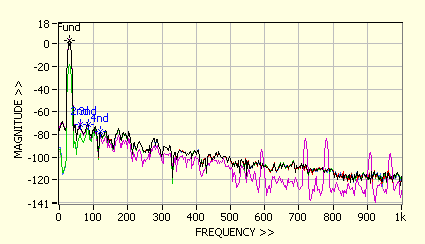

Bass Management - Centre & Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02759% @ 0.0dB (Left Channel)
0.02761% @ 0.0dB (Right Channel)
0.17094% @ -21.1dB (Centre Channel)
0.17326% @ -21.1dB (Surr Left Channel)
0.17299% @ -21.1dB (Surr Right Channel)
0.02551% @ 0.6dB (LFE Channel)

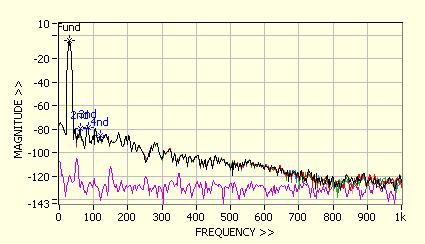

Bass Management - Sub Off, All Large PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02849% @ -7.8dB (Left Channel)
0.02836% @ -7.8dB (Right Channel)
0.02517% @ -7.8dB (Centre Channel)
0.02827% @ -7.8dB (Surr Left Channel)
0.02842% @ -7.8dB (Surr Right Channel)

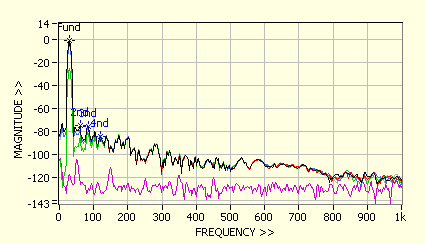

Bass Management - Sub Off, Centre Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02679% @ -4.0dB (Left Channel)
0.02677% @ -4.0dB (Right Channel)
0.21275% @ -28.9dB (Centre Channel)
0.03247% @ -7.8dB (Surr Left Channel)
0.03253% @ -7.8dB (Surr Right Channel)

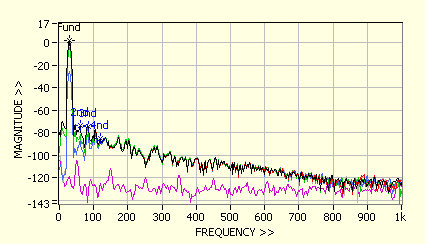

Bass Management - Sub Off, Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02259% @ -1.2dB (Left Channel)
0.02260% @ -1.2dB (Right Channel)
0.02565% @ -7.8dB (Centre Channel)
0.17966% @ -28.9dB (Surr Left Channel)
0.17914% @ -28.9dB (Surr Right Channel)

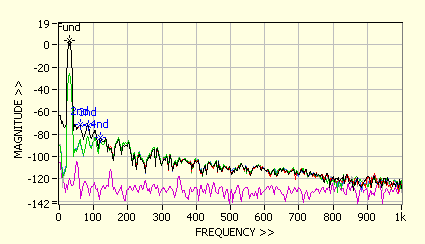

Bass Management - Sub Off, Centre & Surround Small PASS
THD achieved into 8000.0ohm (2nd-4th harmonics) re. 30Hz =
0.02377% @ 0.9dB (Left Channel)
0.02367% @ 0.9dB (Right Channel)
0.20133% @ -28.9dB (Centre Channel)
0.19617% @ -28.9dB (Surr Left Channel)
0.19628% @ -28.9dB (Surr Right Channel)
