© QC SUITE TEST REPORT
Reproduction of this material, in whole or part, is prohibited without permission of MAR Ltd.
Go to Miller Audio Research for details of the QC Suite multichannel Testing Station.
TEST REPORT
Unit Serial Number: Rotel RSX-1056
TEST RESULTS

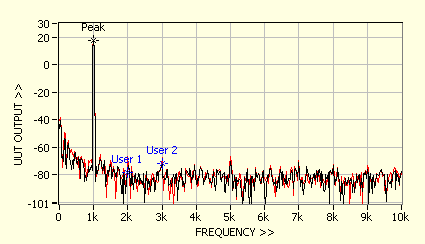

Check continuity and earth switch position.. PASS
Output Level achieved (re. 1000Hz into 8.0ohm) =
7.41V (Peak = 17.39dBV or 7405.0mVrms) (Front Channel)
7.64V (Peak = 17.66dBV or 7637.0mVrms) (Surround Channel)
Maximum gain PASS
Gain achieved (re. 1000Hz into 8.0ohm) =
43.41dB (Front Channel)
43.68dB (Surround Channel)

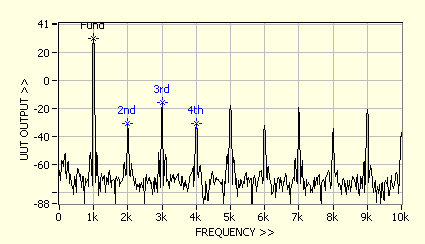

2 Channel Power Output into 8ohm (AV) PASS
Output Level achieved into 8.0ohm re. 1000Hz =
124.0W @ 0.5% (Front Channel)
5 Channel Power Output into 8ohm (AV) PASS
Output Level achieved into 8.0ohm re. 1000Hz =
87.7W @ 0.1% (Front Channel)
97.2W @ 0.5% (Surround Channel)
Dynamic Power Output into 8ohm PASS
Output Level achieved into 8.0ohm re. 1000Hz =
142.8W @ 0.1% (Front Channel)
156.5W @ 1.0% (Surround Channel)
Dynamic Power Output into 4ohm (AV) PASS
Output Level achieved into 4.0ohm re. 1000Hz =
292.1W @ 1.0% (Front Channel)

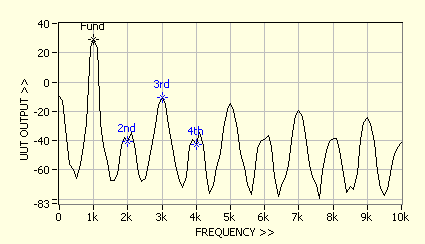

Dynamic Power Output into 2ohm (AV) PASS
Output Level achieved into 2.0ohm re. 1000Hz =
424.8W @ 1.0% (Front Channel)

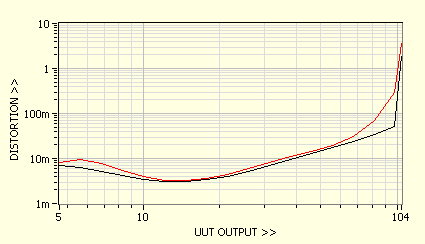

Power to rated Output vs Distortion PASS
Continuous Output Profile into 8.0ohm re. 1000Hz =
| 4.7W @ 0.007% | 5.6W @ 0.006% | 6.8W @ 0.005% | 8.3W @ 0.004% |
| 10.0W @ 0.003% | 12.1W @ 0.003% | 14.6W @ 0.003% | 17.7W @ 0.003% |
| 21.4W @ 0.004% | 25.9W @ 0.005% | 31.4W @ 0.007% | 37.9W @ 0.009% |
| 45.9W @ 0.013% | 55.5W @ 0.018% | 67.1W @ 0.024% | 81.2W @ 0.034% |
| 98.1W @ 0.052% | 104.1W @ 1.808% |
(Front Channel)
| 5.0W @ 0.009% | 6.0W @ 0.009% | 7.3W @ 0.007% | 8.8W @ 0.005% |
| 10.7W @ 0.004% | 12.9W @ 0.003% | 15.6W @ 0.003% | 18.9W @ 0.004% |
| 22.9W @ 0.005% | 27.7W @ 0.007% | 33.5W @ 0.009% | 40.5W @ 0.012% |
| 49.0W @ 0.016% | 59.3W @ 0.024% | 71.7W @ 0.044% | 86.7W @ 0.144% |
| 104.3W @ 3.537% | 107.2W @ 6.70% |
(Surround Channel)

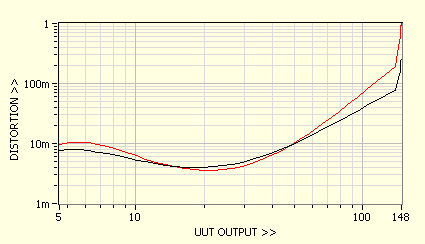

Dynamic Power Output vs Distortion PASS
Dynamic Output Profile into 8.0ohm re. 1000Hz =
| 4.6W @ 0.008% | 5.1W @ 0.008% | 5.6W @ 0.008% | 6.2W @ 0.008% |
| 6.8W @ 0.007% | 7.5W @ 0.007% | 8.3W @ 0.006% | 9.1W @ 0.006% |
| 10.0W @ 0.005% | 11.1W @ 0.005% | 12.2W @ 0.005% | 13.5W @ 0.004% |
| 14.8W @ 0.004% | 16.4W @ 0.004% | 18.0W @ 0.004% | 19.9W @ 0.004% |
| 21.9W @ 0.004% | 24.2W @ 0.004% | 26.6W @ 0.005% | 29.4W @ 0.005% |
| 32.4W @ 0.005% | 35.7W @ 0.006% | 39.4W @ 0.007% | 43.4W @ 0.008% |
| 47.8W @ 0.009% | 52.7W @ 0.011% | 58.1W @ 0.013% | 64.1W @ 0.016% |
| 70.6W @ 0.019% | 77.9W @ 0.023% | 85.8W @ 0.028% | 94.6W @ 0.035% |
| 104.3W @ 0.042% | 114.9W @ 0.052% | 126.6W @ 0.062% | 139.5W @ 0.075% |
| 140.9W @ 0.089% | 142.2W @ 0.105% | 143.7W @ 0.123% | 145.0W @ 0.141% |
| 146.3W @ 0.160% | 146.5W @ 0.179% | 146.9W @ 0.197% | 147.3W @ 0.213% |
| 147.3W @ 0.227% | 147.5W @ 0.239% | 148.0W @ 0.248% | 148.3W @ 0.253% |
| 148.3W @ 0.252% |
(Front Channel)
| 4.9W @ 0.010% | 5.4W @ 0.011% | 6.0W @ 0.010% | 6.6W @ 0.010% |
| 7.3W @ 0.009% | 8.0W @ 0.008% | 8.8W @ 0.007% | 9.7W @ 0.006% |
| 10.7W @ 0.006% | 11.8W @ 0.005% | 13.0W @ 0.005% | 14.4W @ 0.004% |
| 15.9W @ 0.004% | 17.5W @ 0.004% | 19.3W @ 0.004% | 21.2W @ 0.004% |
| 23.4W @ 0.004% | 25.8W @ 0.004% | 28.5W @ 0.004% | 31.4W @ 0.005% |
| 34.6W @ 0.005% | 38.1W @ 0.006% | 42.0W @ 0.007% | 46.4W @ 0.009% |
| 51.1W @ 0.011% | 56.3W @ 0.014% | 62.1W @ 0.017% | 68.5W @ 0.023% |
| 75.5W @ 0.030% | 83.2W @ 0.040% | 91.7W @ 0.054% | 101.1W @ 0.073% |
| 111.4W @ 0.098% | 122.7W @ 0.131% | 135.2W @ 0.173% | 148.6W @ 0.993% |
| 149.6W @ 1.02% |
(Surround Channel)
Cool down period... NONE
Programmed delay of 15000 msec completed.
2 Channel Power Output into 4ohm (AV) PASS
Output Level achieved into 4.0ohm re. 1000Hz =
199.7W @ 0.5% (Front Channel)
Cool down period... NONE
Programmed delay of 15000 msec completed.

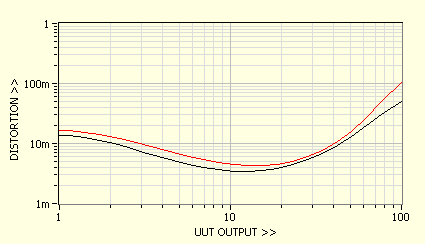

Distortion from 1W to rated Power into 8ohm PASS
THD achieved into 8.0ohm (2nd-4th harmonics) re. 1000Hz =
| 0.01407% @ 1.0W | 0.01287% @ 1.1W | 0.01168% @ 1.4W | 0.01067% @ 1.7W |
| 0.00968% @ 2.1W | 0.00864% @ 2.5W | 0.00757% @ 3.1W | 0.00652% @ 3.8W |
| 0.00557% @ 4.6W | 0.00475% @ 5.7W | 0.00410% @ 6.9W | 0.00362% @ 8.5W |
| 0.00332% @ 10.3W | 0.00319% @ 12.6W | 0.00326% @ 15.4W | 0.00356% @ 18.9W |
| 0.00418% @ 23.0W | 0.00527% @ 28.2W | 0.00710% @ 34.4W | 0.01011% @ 42.0W |
| 0.01491% @ 51.3W | 0.02216% @ 62.7W | 0.03201% @ 76.6W | 0.04289% @ 100.0W |
(Front Channel)
| 0.01732% @ 1.0W | 0.01509% @ 1.2W | 0.01402% @ 1.5W | 0.01312% @ 1.8W |
| 0.01216% @ 2.2W | 0.01105% @ 2.7W | 0.00982% @ 3.3W | 0.00854% @ 4.1W |
| 0.00732% @ 5.0W | 0.00623% @ 6.1W | 0.00533% @ 7.4W | 0.00465% @ 9.0W |
| 0.00420% @ 11.1W | 0.00397% @ 13.5W | 0.00400% @ 16.5W | 0.00433% @ 20.1W |
| 0.00508% @ 24.6W | 0.00650% @ 30.1W | 0.00904% @ 36.7W | 0.01361% @ 44.9W |
| 0.02183% @ 54.8W | 0.03660% @ 67.0W | 0.05921% @ 81.8W | 0.08689% @ 100.0W |
(Surround Channel)

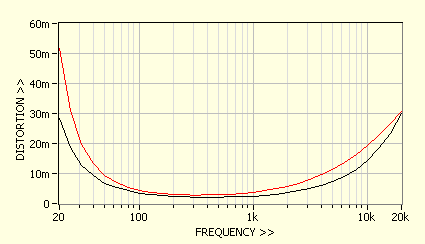

Distortion vs Frequency at 10W into 8ohm PASS
THD achieved into 8.0ohm (2nd-4th harmonics) re. 11.0W =
| 0.02817% @ 20Hz | 0.01863% @ 25Hz | 0.01282% @ 32Hz | 0.00917% @ 40Hz |
| 0.00681% @ 50Hz | 0.00525% @ 63Hz | 0.00418% @ 80Hz | 0.00345% @ 100Hz |
| 0.00294% @ 125Hz | 0.00259% @ 160Hz | 0.00235% @ 200Hz | 0.00219% @ 250Hz |
| 0.00210% @ 315Hz | 0.00207% @ 400Hz | 0.00210% @ 500Hz | 0.00217% @ 630Hz |
| 0.00231% @ 800Hz | 0.00250% @ 1000Hz | 0.00277% @ 1250Hz | 0.00312% @ 1600Hz |
| 0.00358% @ 2000Hz | 0.00419% @ 2500Hz | 0.00498% @ 3150Hz | 0.00600% @ 4000Hz |
| 0.00732% @ 5000Hz | 0.00905% @ 6300Hz | 0.01132% @ 8000Hz | 0.01429% @ 10000Hz |
| 0.01820% @ 12500Hz | 0.02335% @ 16000Hz | 0.03015% @ 20000Hz |
(Front Channel)
| 0.05154% @ 20Hz | 0.03101% @ 25Hz | 0.01974% @ 32Hz | 0.01327% @ 40Hz |
| 0.00939% @ 50Hz | 0.00698% @ 63Hz | 0.00544% @ 80Hz | 0.00443% @ 100Hz |
| 0.00376% @ 125Hz | 0.00332% @ 160Hz | 0.00305% @ 200Hz | 0.00289% @ 250Hz |
| 0.00283% @ 315Hz | 0.00286% @ 400Hz | 0.00297% @ 500Hz | 0.00316% @ 630Hz |
| 0.00344% @ 800Hz | 0.00382% @ 1000Hz | 0.00431% @ 1250Hz | 0.00495% @ 1600Hz |
| 0.00575% @ 2000Hz | 0.00676% @ 2500Hz | 0.00800% @ 3150Hz | 0.00952% @ 4000Hz |
| 0.01137% @ 5000Hz | 0.01358% @ 6300Hz | 0.01620% @ 8000Hz | 0.01923% @ 10000Hz |
| 0.02269% @ 12500Hz | 0.02653% @ 16000Hz | 0.03066% @ 20000Hz |
(Surround Channel)

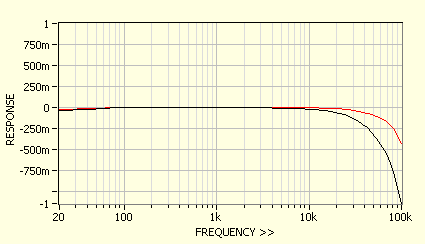

Frequency Response from 20Hz to 100kHz at 10W into 8ohm PASS
Response achieved (re. 12.0W into 8.0ohm) =
| -0.03dB @ 20Hz | -0.03dB @ 21Hz | -0.03dB @ 23Hz | -0.03dB @ 26Hz |
| -0.03dB @ 30Hz | -0.03dB @ 33Hz | -0.02dB @ 37Hz | -0.02dB @ 42Hz |
| -0.02dB @ 47Hz | -0.01dB @ 53Hz | -0.01dB @ 59Hz | -0.01dB @ 66Hz |
| 0.00dB @ 74Hz | 0.00dB @ 83Hz | 0.00dB @ 94Hz | 0.00dB @ 105Hz |
| 0.00dB @ 118Hz | 0.00dB @ 132Hz | 0.00dB @ 149Hz | 0.00dB @ 167Hz |
| 0.00dB @ 187Hz | 0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| -0.00dB @ 1890Hz | -0.00dB @ 2120Hz | -0.00dB @ 2380Hz | -0.00dB @ 2670Hz |
| -0.00dB @ 3000Hz | -0.00dB @ 3360Hz | -0.00dB @ 3780Hz | -0.01dB @ 4240Hz |
| -0.01dB @ 4760Hz | -0.01dB @ 5300Hz | -0.01dB @ 6000Hz | -0.01dB @ 6700Hz |
| -0.01dB @ 7600Hz | -0.02dB @ 8500Hz | -0.02dB @ 9500Hz | -0.02dB @ 10700Hz |
| -0.03dB @ 12000Hz | -0.03dB @ 13500Hz | -0.04dB @ 15100Hz | -0.05dB @ 17000Hz |
| -0.06dB @ 19000Hz | -0.07dB @ 21400Hz | -0.09dB @ 24000Hz | -0.11dB @ 26900Hz |
| -0.13dB @ 30200Hz | -0.16dB @ 33900Hz | -0.20dB @ 38100Hz | -0.24dB @ 42700Hz |
| -0.29dB @ 47900Hz | -0.36dB @ 54000Hz | -0.44dB @ 60000Hz | -0.55dB @ 68000Hz |
| -0.67dB @ 76000Hz | -0.80dB @ 85000Hz | -1.05dB @ 96000Hz | -1.14dB @ 100000Hz |
(Front Channel)
| -0.02dB @ 20Hz | -0.02dB @ 21Hz | -0.02dB @ 23Hz | -0.02dB @ 26Hz |
| -0.02dB @ 30Hz | -0.02dB @ 33Hz | -0.01dB @ 37Hz | -0.01dB @ 42Hz |
| -0.01dB @ 47Hz | -0.01dB @ 53Hz | -0.01dB @ 59Hz | -0.00dB @ 66Hz |
| 0.00dB @ 74Hz | 0.00dB @ 83Hz | 0.00dB @ 94Hz | 0.00dB @ 105Hz |
| 0.00dB @ 118Hz | 0.00dB @ 132Hz | 0.00dB @ 149Hz | 0.00dB @ 167Hz |
| 0.00dB @ 187Hz | 0.00dB @ 210Hz | 0.00dB @ 236Hz | 0.00dB @ 265Hz |
| 0.00dB @ 297Hz | 0.00dB @ 334Hz | 0.00dB @ 375Hz | 0.00dB @ 420Hz |
| 0.00dB @ 472Hz | 0.00dB @ 530Hz | 0.00dB @ 590Hz | 0.00dB @ 670Hz |
| 0.00dB @ 750Hz | 0.00dB @ 840Hz | 0.00dB @ 940Hz | 0.00dB @ 1060Hz |
| 0.00dB @ 1190Hz | 0.00dB @ 1330Hz | 0.00dB @ 1500Hz | 0.00dB @ 1680Hz |
| 0.00dB @ 1890Hz | 0.00dB @ 2120Hz | 0.00dB @ 2380Hz | -0.00dB @ 2670Hz |
| 0.00dB @ 3000Hz | 0.00dB @ 3360Hz | -0.00dB @ 3780Hz | -0.00dB @ 4240Hz |
| -0.00dB @ 4760Hz | -0.00dB @ 5300Hz | -0.00dB @ 6000Hz | -0.00dB @ 6700Hz |
| -0.00dB @ 7600Hz | -0.00dB @ 8500Hz | -0.00dB @ 9500Hz | -0.00dB @ 10700Hz |
| -0.00dB @ 12000Hz | -0.01dB @ 13500Hz | -0.01dB @ 15100Hz | -0.01dB @ 17000Hz |
| -0.01dB @ 19000Hz | -0.02dB @ 21400Hz | -0.02dB @ 24000Hz | -0.03dB @ 26900Hz |
| -0.03dB @ 30200Hz | -0.04dB @ 33900Hz | -0.06dB @ 38100Hz | -0.07dB @ 42700Hz |
| -0.09dB @ 47900Hz | -0.11dB @ 54000Hz | -0.13dB @ 60000Hz | -0.17dB @ 68000Hz |
| -0.21dB @ 76000Hz | -0.26dB @ 85000Hz | -0.38dB @ 96000Hz | -0.43dB @ 100000Hz |
(Surround Channel)

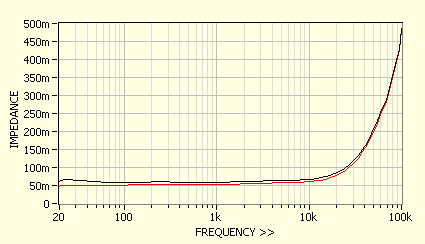

Output Impedance from 20Hz to 100kHz at 10W into 8ohm PASS
Output Impedance (re. 12.0W into 4.0ohm) =
| 0.062ohm @ 20Hz | 0.064ohm @ 21Hz | 0.065ohm @ 23Hz | 0.065ohm @ 26Hz |
| 0.065ohm @ 30Hz | 0.064ohm @ 33Hz | 0.063ohm @ 37Hz | 0.062ohm @ 42Hz |
| 0.061ohm @ 47Hz | 0.060ohm @ 53Hz | 0.059ohm @ 59Hz | 0.059ohm @ 66Hz |
| 0.059ohm @ 74Hz | 0.059ohm @ 83Hz | 0.059ohm @ 94Hz | 0.059ohm @ 105Hz |
| 0.059ohm @ 118Hz | 0.059ohm @ 132Hz | 0.059ohm @ 149Hz | 0.059ohm @ 167Hz |
| 0.060ohm @ 187Hz | 0.060ohm @ 210Hz | 0.060ohm @ 236Hz | 0.060ohm @ 265Hz |
| 0.060ohm @ 297Hz | 0.060ohm @ 334Hz | 0.060ohm @ 375Hz | 0.059ohm @ 420Hz |
| 0.059ohm @ 472Hz | 0.059ohm @ 530Hz | 0.059ohm @ 590Hz | 0.059ohm @ 670Hz |
| 0.059ohm @ 750Hz | 0.059ohm @ 840Hz | 0.059ohm @ 940Hz | 0.059ohm @ 1060Hz |
| 0.059ohm @ 1190Hz | 0.059ohm @ 1330Hz | 0.060ohm @ 1500Hz | 0.060ohm @ 1680Hz |
| 0.061ohm @ 1890Hz | 0.061ohm @ 2120Hz | 0.062ohm @ 2380Hz | 0.062ohm @ 2670Hz |
| 0.062ohm @ 3000Hz | 0.063ohm @ 3360Hz | 0.063ohm @ 3780Hz | 0.064ohm @ 4240Hz |
| 0.064ohm @ 4760Hz | 0.064ohm @ 5300Hz | 0.064ohm @ 6000Hz | 0.065ohm @ 6700Hz |
| 0.065ohm @ 7600Hz | 0.066ohm @ 8500Hz | 0.066ohm @ 9500Hz | 0.067ohm @ 10700Hz |
| 0.069ohm @ 12000Hz | 0.071ohm @ 13500Hz | 0.074ohm @ 15100Hz | 0.078ohm @ 17000Hz |
| 0.082ohm @ 19000Hz | 0.089ohm @ 21400Hz | 0.096ohm @ 24000Hz | 0.106ohm @ 26900Hz |
| 0.118ohm @ 30200Hz | 0.133ohm @ 33900Hz | 0.150ohm @ 38100Hz | 0.170ohm @ 42700Hz |
| 0.194ohm @ 47900Hz | 0.222ohm @ 54000Hz | 0.254ohm @ 60000Hz | 0.290ohm @ 68000Hz |
| 0.331ohm @ 76000Hz | 0.377ohm @ 85000Hz | 0.429ohm @ 96000Hz | 0.485ohm @ 100000Hz |
(Front Channel)
| 0.047ohm @ 20Hz | 0.049ohm @ 21Hz | 0.050ohm @ 23Hz | 0.050ohm @ 26Hz |
| 0.050ohm @ 30Hz | 0.050ohm @ 33Hz | 0.049ohm @ 37Hz | 0.049ohm @ 42Hz |
| 0.049ohm @ 47Hz | 0.049ohm @ 53Hz | 0.049ohm @ 59Hz | 0.049ohm @ 66Hz |
| 0.050ohm @ 74Hz | 0.050ohm @ 83Hz | 0.051ohm @ 94Hz | 0.051ohm @ 105Hz |
| 0.052ohm @ 118Hz | 0.052ohm @ 132Hz | 0.053ohm @ 149Hz | 0.053ohm @ 167Hz |
| 0.053ohm @ 187Hz | 0.054ohm @ 210Hz | 0.054ohm @ 236Hz | 0.054ohm @ 265Hz |
| 0.054ohm @ 297Hz | 0.054ohm @ 334Hz | 0.054ohm @ 375Hz | 0.053ohm @ 420Hz |
| 0.053ohm @ 472Hz | 0.053ohm @ 530Hz | 0.053ohm @ 590Hz | 0.053ohm @ 670Hz |
| 0.053ohm @ 750Hz | 0.053ohm @ 840Hz | 0.053ohm @ 940Hz | 0.053ohm @ 1060Hz |
| 0.053ohm @ 1190Hz | 0.053ohm @ 1330Hz | 0.053ohm @ 1500Hz | 0.054ohm @ 1680Hz |
| 0.054ohm @ 1890Hz | 0.055ohm @ 2120Hz | 0.055ohm @ 2380Hz | 0.056ohm @ 2670Hz |
| 0.056ohm @ 3000Hz | 0.056ohm @ 3360Hz | 0.057ohm @ 3780Hz | 0.057ohm @ 4240Hz |
| 0.058ohm @ 4760Hz | 0.058ohm @ 5300Hz | 0.058ohm @ 6000Hz | 0.058ohm @ 6700Hz |
| 0.059ohm @ 7600Hz | 0.059ohm @ 8500Hz | 0.060ohm @ 9500Hz | 0.061ohm @ 10700Hz |
| 0.063ohm @ 12000Hz | 0.065ohm @ 13500Hz | 0.068ohm @ 15100Hz | 0.071ohm @ 17000Hz |
| 0.076ohm @ 19000Hz | 0.082ohm @ 21400Hz | 0.090ohm @ 24000Hz | 0.100ohm @ 26900Hz |
| 0.112ohm @ 30200Hz | 0.126ohm @ 33900Hz | 0.143ohm @ 38100Hz | 0.164ohm @ 42700Hz |
| 0.187ohm @ 47900Hz | 0.215ohm @ 54000Hz | 0.247ohm @ 60000Hz | 0.284ohm @ 68000Hz |
| 0.326ohm @ 76000Hz | 0.373ohm @ 85000Hz | 0.425ohm @ 96000Hz | 0.483ohm @ 100000Hz |
(Surround Channel)
Interchannel crosstalk at 1kHz PASS
Channel Crosstalk (re. 12.0V into 8.0ohm, Front Channel on Surround Channel) =
Interchannel crosstalk at 20kHz PASS
Channel Crosstalk (re. 12.0V into 8.0ohm, Front Channel on Surround Channel) =
Integrated or power amplifier? PASS
Instructions completed by operator.
Adjust volume to 0dBW PASS
Output Level achieved (re. 1000Hz into 8.0ohm) =
0.9W (Peak = 8.60dBV or 2692.5mVrms) (Front Channel)
0.9W (Peak = 8.75dBV or 2739.3mVrms) (Surround Channel)
(dBV level now set as 0dB reference)
Channel Balance @ 0dBW PASS
Front/Surround Channel Balance (re. 1.0W into 8.0ohm) =
A-wtd Signal-to-Noise re. 0dBW FAIL
Signal-to-Noise Ratio (A-weighted, 6th-Octave mode) into 8.0ohm =
77.2dB (Front Channel)
77.5dB (Surround Channel)
Analysis:
| -135.5dBV @ 21Hz | -139.5dBV @ 23Hz | -131.7dBV @ 26Hz | -127.6dBV @ 30Hz |
| -125.9dBV @ 33Hz | -127.3dBV @ 37Hz | -124.5dBV @ 42Hz | -120.6dBV @ 47Hz |
| -116.3dBV @ 53Hz | -116.7dBV @ 59Hz | -116.5dBV @ 66Hz | -118.8dBV @ 74Hz |
| -118.4dBV @ 83Hz | -117.3dBV @ 94Hz | -103.0dBV @ 105Hz | -107.5dBV @ 118Hz |
| -107.7dBV @ 132Hz | -103.1dBV @ 149Hz | -95.5dBV @ 167Hz | -103.5dBV @ 187Hz |
| -97.3dBV @ 210Hz | -99.6dBV @ 236Hz | -98.4dBV @ 265Hz | -98.5dBV @ 297Hz |
| -94.5dBV @ 334Hz | -93.8dBV @ 375Hz | -94.3dBV @ 420Hz | -95.3dBV @ 472Hz |
| -92.0dBV @ 530Hz | -91.2dBV @ 590Hz | -90.6dBV @ 670Hz | -89.1dBV @ 750Hz |
| -90.3dBV @ 840Hz | -89.0dBV @ 940Hz | -89.0dBV @ 1060Hz | -86.7dBV @ 1190Hz |
| -87.7dBV @ 1330Hz | -86.1dBV @ 1500Hz | -84.8dBV @ 1680Hz | -83.9dBV @ 1890Hz |
| -83.2dBV @ 2120Hz | -83.5dBV @ 2380Hz | -82.9dBV @ 2670Hz | -82.8dBV @ 3000Hz |
| -82.9dBV @ 3360Hz | -82.2dBV @ 3780Hz | -81.7dBV @ 4240Hz | -81.8dBV @ 4760Hz |
| -81.4dBV @ 5300Hz | -81.2dBV @ 6000Hz | -81.3dBV @ 6700Hz | -81.5dBV @ 7600Hz |
| -81.4dBV @ 8500Hz | -81.4dBV @ 9500Hz | -81.8dBV @ 10700Hz | -82.3dBV @ 12000Hz |
| -83.1dBV @ 13500Hz | -83.8dBV @ 15100Hz | -84.1dBV @ 17000Hz | -85.0dBV @ 19000Hz |
(Front Channel)
| -132.1dBV @ 21Hz | -135.4dBV @ 23Hz | -127.4dBV @ 26Hz | -126.6dBV @ 30Hz |
| -126.2dBV @ 33Hz | -121.7dBV @ 37Hz | -122.9dBV @ 42Hz | -119.2dBV @ 47Hz |
| -117.5dBV @ 53Hz | -117.4dBV @ 59Hz | -117.9dBV @ 66Hz | -117.9dBV @ 74Hz |
| -116.3dBV @ 83Hz | -115.1dBV @ 94Hz | -94.4dBV @ 105Hz | -101.1dBV @ 118Hz |
| -103.6dBV @ 132Hz | -102.4dBV @ 149Hz | -101.6dBV @ 167Hz | -101.3dBV @ 187Hz |
| -90.1dBV @ 210Hz | -103.7dBV @ 236Hz | -93.2dBV @ 265Hz | -98.0dBV @ 297Hz |
| -91.6dBV @ 334Hz | -94.0dBV @ 375Hz | -96.3dBV @ 420Hz | -94.7dBV @ 472Hz |
| -89.4dBV @ 530Hz | -92.8dBV @ 590Hz | -88.2dBV @ 670Hz | -90.9dBV @ 750Hz |
| -90.7dBV @ 840Hz | -87.9dBV @ 940Hz | -88.9dBV @ 1060Hz | -88.6dBV @ 1190Hz |
| -87.9dBV @ 1330Hz | -87.1dBV @ 1500Hz | -85.4dBV @ 1680Hz | -85.7dBV @ 1890Hz |
| -85.0dBV @ 2120Hz | -84.2dBV @ 2380Hz | -83.6dBV @ 2670Hz | -83.7dBV @ 3000Hz |
| -81.8dBV @ 3360Hz | -82.3dBV @ 3780Hz | -81.4dBV @ 4240Hz | -81.6dBV @ 4760Hz |
| -81.3dBV @ 5300Hz | -81.2dBV @ 6000Hz | -81.4dBV @ 6700Hz | -81.6dBV @ 7600Hz |
| -82.4dBV @ 8500Hz | -81.2dBV @ 9500Hz | -81.8dBV @ 10700Hz | -82.5dBV @ 12000Hz |
| -82.8dBV @ 13500Hz | -84.1dBV @ 15100Hz | -84.7dBV @ 17000Hz | -85.2dBV @ 19000Hz |
(Surround Channel)

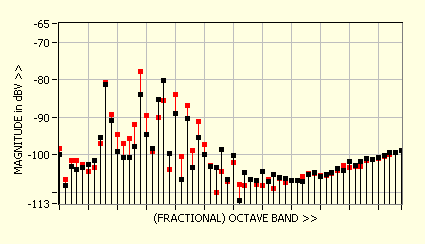

Unweighted Hum and Noise PASS
Residual Noise (unweighted, 6th-Octave mode) into 8.0ohm =
-75.05dBV (Front Channel)
-73.72dBV (Surround Channel)
Analysis:
| -99.9dBV @ 21Hz | -108.1dBV @ 23Hz | -103.1dBV @ 26Hz | -104.0dBV @ 30Hz |
| -103.3dBV @ 33Hz | -102.6dBV @ 37Hz | -101.5dBV @ 42Hz | -95.3dBV @ 47Hz |
| -81.1dBV @ 53Hz | -90.9dBV @ 59Hz | -99.2dBV @ 66Hz | -100.7dBV @ 74Hz |
| -100.6dBV @ 83Hz | -97.8dBV @ 94Hz | -83.8dBV @ 105Hz | -94.7dBV @ 118Hz |
| -98.4dBV @ 132Hz | -85.2dBV @ 149Hz | -80.2dBV @ 167Hz | -99.6dBV @ 187Hz |
| -89.0dBV @ 210Hz | -106.5dBV @ 236Hz | -90.4dBV @ 265Hz | -103.5dBV @ 297Hz |
| -95.3dBV @ 334Hz | -99.8dBV @ 375Hz | -103.2dBV @ 420Hz | -103.4dBV @ 472Hz |
| -98.6dBV @ 530Hz | -106.5dBV @ 590Hz | -100.2dBV @ 670Hz | -112.1dBV @ 750Hz |
| -104.7dBV @ 840Hz | -106.6dBV @ 940Hz | -107.0dBV @ 1060Hz | -104.5dBV @ 1190Hz |
| -107.1dBV @ 1330Hz | -105.2dBV @ 1500Hz | -106.1dBV @ 1680Hz | -106.5dBV @ 1890Hz |
| -106.9dBV @ 2120Hz | -107.0dBV @ 2380Hz | -107.1dBV @ 2670Hz | -105.2dBV @ 3000Hz |
| -104.8dBV @ 3360Hz | -105.7dBV @ 3780Hz | -105.2dBV @ 4240Hz | -104.8dBV @ 4760Hz |
| -103.6dBV @ 5300Hz | -104.3dBV @ 6000Hz | -101.9dBV @ 6700Hz | -102.9dBV @ 7600Hz |
| -101.9dBV @ 8500Hz | -100.9dBV @ 9500Hz | -101.2dBV @ 10700Hz | -100.7dBV @ 12000Hz |
| -100.3dBV @ 13500Hz | -99.4dBV @ 15100Hz | -99.4dBV @ 17000Hz | -99.0dBV @ 19000Hz |
(Front Channel)
| -98.2dBV @ 21Hz | -106.6dBV @ 23Hz | -101.6dBV @ 26Hz | -101.4dBV @ 30Hz |
| -102.7dBV @ 33Hz | -104.6dBV @ 37Hz | -103.5dBV @ 42Hz | -96.9dBV @ 47Hz |
| -80.7dBV @ 53Hz | -89.4dBV @ 59Hz | -94.7dBV @ 66Hz | -96.9dBV @ 74Hz |
| -95.5dBV @ 83Hz | -91.8dBV @ 94Hz | -77.7dBV @ 105Hz | -89.6dBV @ 118Hz |
| -99.0dBV @ 132Hz | -90.2dBV @ 149Hz | -85.6dBV @ 167Hz | -104.0dBV @ 187Hz |
| -84.0dBV @ 210Hz | -100.5dBV @ 236Hz | -86.8dBV @ 265Hz | -98.9dBV @ 297Hz |
| -91.1dBV @ 334Hz | -97.2dBV @ 375Hz | -102.8dBV @ 420Hz | -110.2dBV @ 472Hz |
| -104.4dBV @ 530Hz | -107.2dBV @ 590Hz | -102.1dBV @ 670Hz | -107.9dBV @ 750Hz |
| -108.1dBV @ 840Hz | -106.6dBV @ 940Hz | -108.0dBV @ 1060Hz | -108.3dBV @ 1190Hz |
| -106.5dBV @ 1330Hz | -109.0dBV @ 1500Hz | -106.2dBV @ 1680Hz | -107.5dBV @ 1890Hz |
| -106.8dBV @ 2120Hz | -106.9dBV @ 2380Hz | -105.7dBV @ 2670Hz | -105.0dBV @ 3000Hz |
| -105.0dBV @ 3360Hz | -105.6dBV @ 3780Hz | -105.6dBV @ 4240Hz | -105.0dBV @ 4760Hz |
| -104.1dBV @ 5300Hz | -102.9dBV @ 6000Hz | -103.3dBV @ 6700Hz | -103.1dBV @ 7600Hz |
| -103.1dBV @ 8500Hz | -101.6dBV @ 9500Hz | -101.4dBV @ 10700Hz | -101.1dBV @ 12000Hz |
| -100.4dBV @ 13500Hz | -100.0dBV @ 15100Hz | -99.5dBV @ 17000Hz | -98.8dBV @ 19000Hz |
(Surround Channel)
DC Offset PASS
DC Offset (re. 8.00ohm) =
-1.3mV (Front Channel)
16.6mV (Surround Channel)
